Обратные трубопроводы <450, H, MT, MTH> — HITACHI ZX450

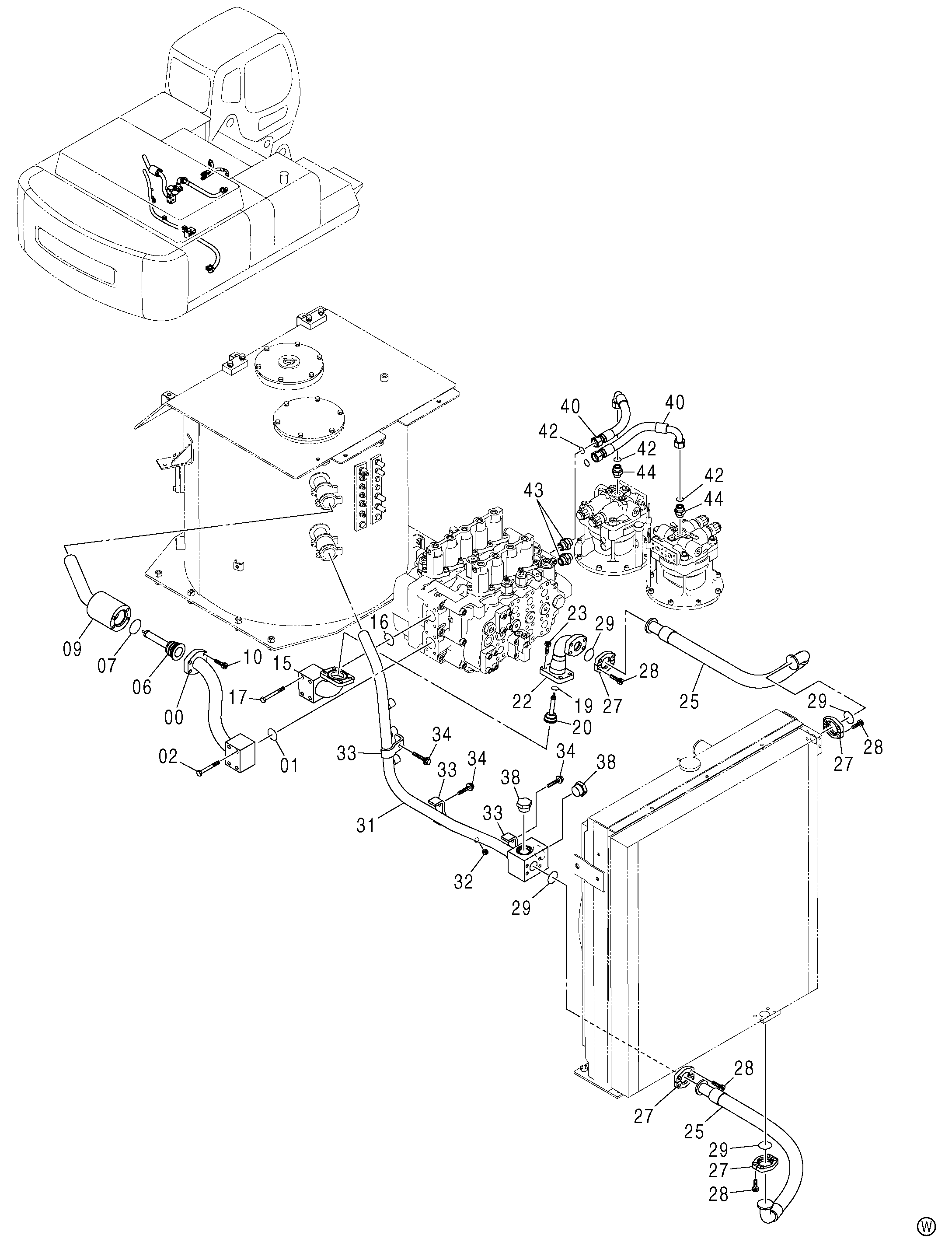

Заводская схема «Обратные трубопроводы <450, H, MT, MTH>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038072 | Трубка | 1 |
| 01 | A811060 | Уплотнительное кольцо | 1 |
| 02 | J011200 | Болт с шайбой | 4 |
| 02 | J271200 замена: J901200 | Болт с шайбой | 4 |
| 06 | 4436022 | Клапан | 1 |
| 07 | A811060 | Уплотнительное кольцо | 1 |
| 09 | 8083446 | Трубка | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 4 |
| 15 | 7038359 | Трубка | 1 |
| 16 | A811060 | Уплотнительное кольцо | 1 |
| 17 | J011200 | Болт с шайбой | 4 |
| 17 | J271200 замена: J901200 | Болт с шайбой | 4 |
| 19 | A811075 | Уплотнительное кольцо | 1 |
| 20 | 4277666 | Клапан | 1 |
| 22 | 8079346 | Трубка | 1 |
| 23 | M341236 | Болт с внутренним шестигранником | 4 |
| 25 | 4453952 | Шланг | 2 |
| 27 | 965946 | Разъёмный фланец | 8 |
| 28 | M341236 | Болт с внутренним шестигранником | 16 |
| 29 | 4510169 | Уплотнительное кольцо | 4 |
| 31 | 7040299 | Трубка | 1 |
| 32 | A885002 | Пробка | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4053697 | Хомут трубки | 3 |
| 34 | J011270 | Болт с шайбой | 3 |
| 34 | J271270 замена: J901270 | Болт с шайбой | 3 |
| 38 | A885000 | Пробка | 2 |
| 38A | 970860 | Уплотнительное кольцо | 1 |
| 40 | 4323284 | Шланг | 2 |
| 42 | 4187308 | Уплотнительное кольцо | 4 |
| 43 | A853186 | Адаптер | 2 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | A853166 | Адаптер | 2 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
