Пилотные гидролинии (передний моде селектион) — HITACHI ZX450

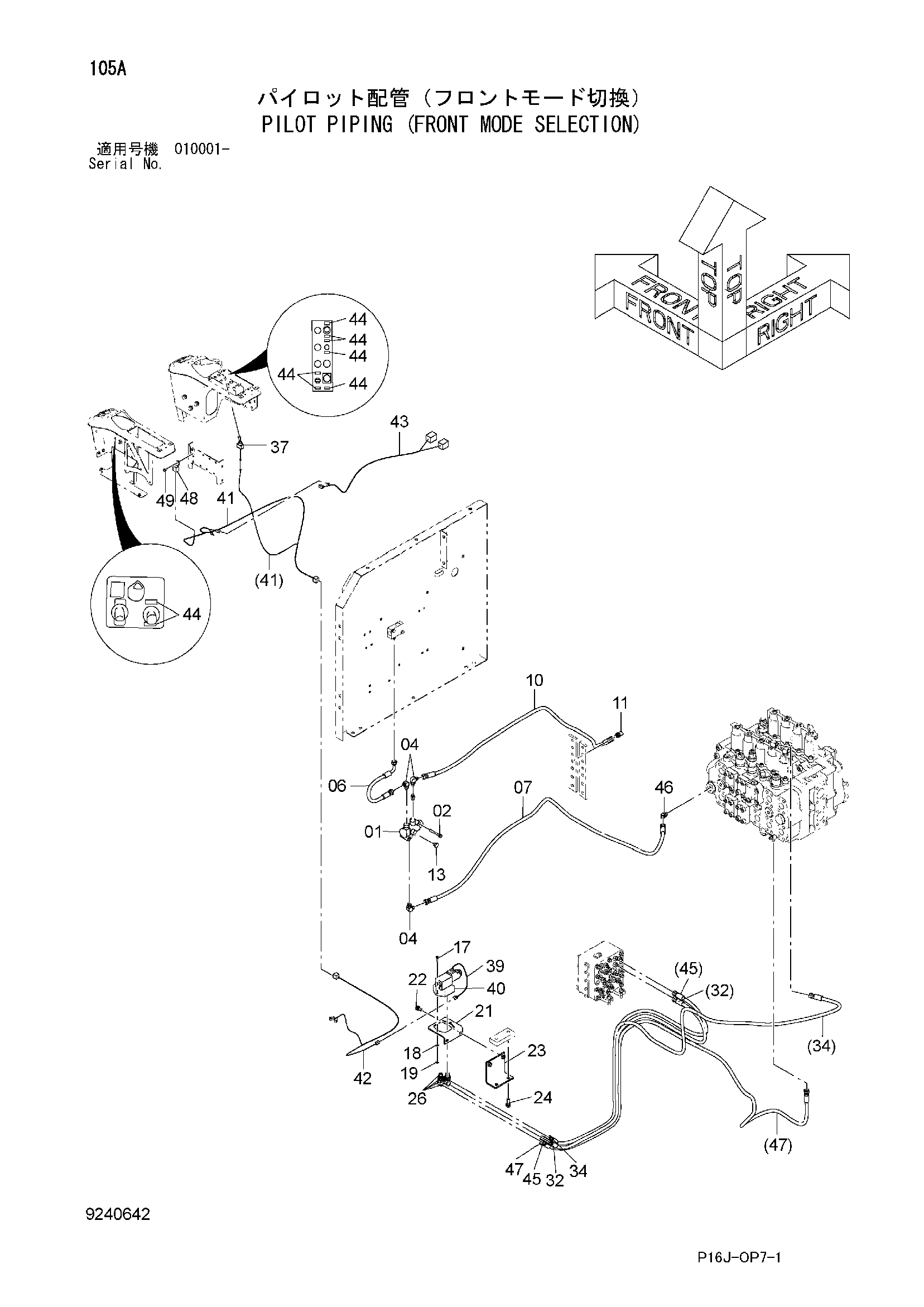

Заводская схема «Пилотные гидролинии (передний моде селектион)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9218376 | Электромагнитный клапан | 1 |
| 02 | J260870 | Болт с шайбой | 2 |
| 02A | J900870 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | A852323 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4313338 | Шланг | 1 |
| 07 | 4258885 | Шланг | 1 |
| 10 | 4269848 | Шланг | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4327315 | Защитный кожух | 6 |
| 17 | J780625 | Болт с внутренним шестигранником | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | M500605 | Гайка | 2 |
| 21 | 4291461 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 8095349 | Кронштейн | 1 |
| 24 | J271235 | Болт с шайбой | 2 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | A852233 | Угловой штуцер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4375302 | Шланг | 1 |
| 34 | 4415478 | Шланг | 1 |
| 37 | 4372201 | Выключатель | 1 |
| 39 | 4358791 | Электромагнитный клапан | 1 |
| 40 | 4465103 | Пластина клапан | 1 |
| 41 | 3100950 | Жгут проводов | 1 |
| 42 | 4625920 | Жгут проводов | 1 |
| 43 | 4608874 | Жгут проводов | 1 |
| 44 | 4624397 | Информационная табличка | 1 |
| 45 | 4459258 | Шланг | 1 |
| 46 | A852223 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4624856 | Шланг | 1 |
| 48 | 4414207 | Реле | 1 |
| 49 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
