Бортовой редуктор — HITACHI ZX450

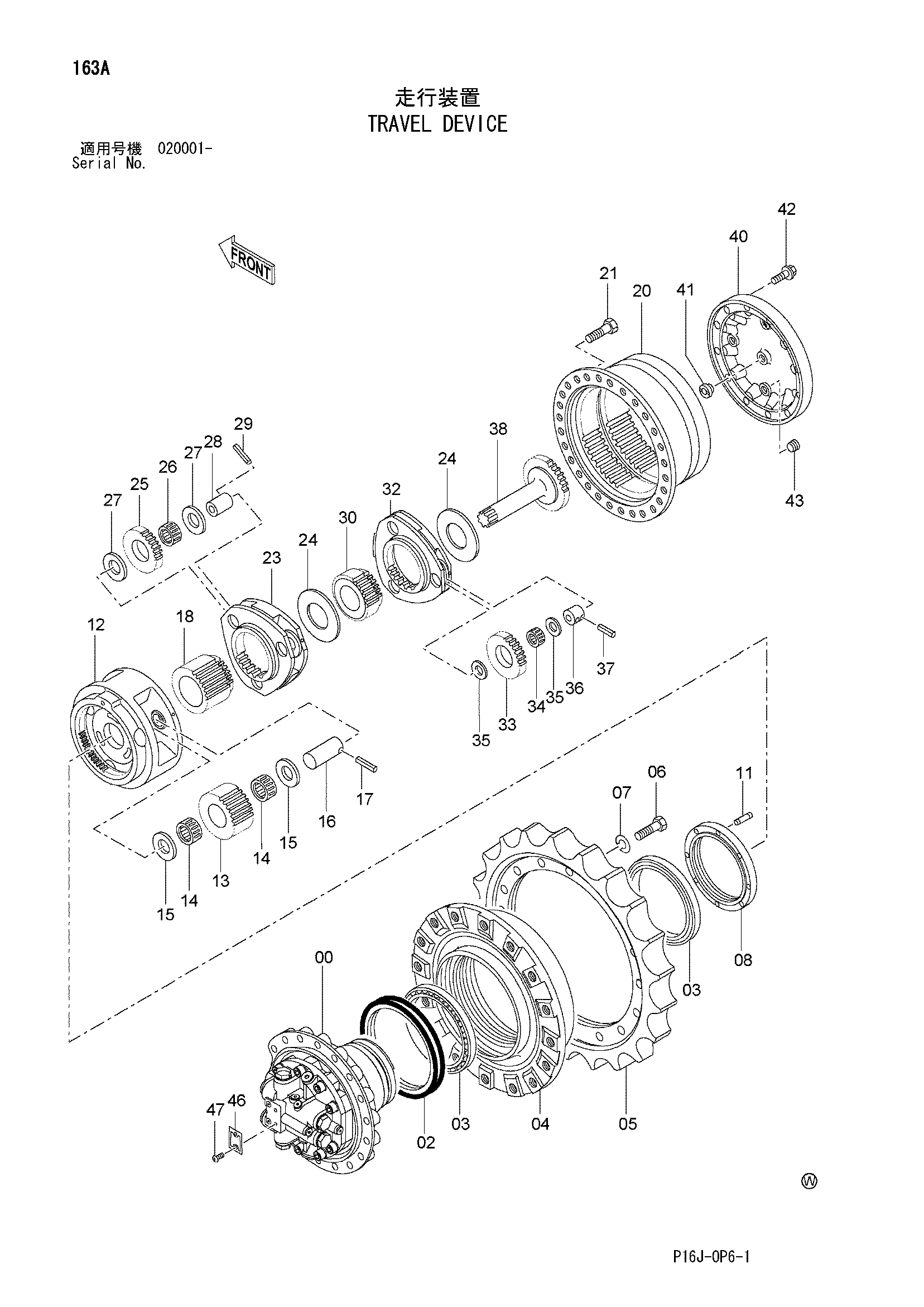

Заводская схема «Бортовой редуктор» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9233689 замена: 9233690 | Бортовой редуктор | 2 | |
| 9233690 | Бортовой редуктор | 2 | |
| 00 | 9234159 замена: 9237803 | Гидромотор | 1 |
| 00 | 9237803 | Гидромотор | 1 |
| 02 | 4634693 | Комплект уплотнений | 1 |
| 03 | 4246793 | Роликовый подшипник | 2 |
| 04 | 1027152 | Барабан | 1 |
| 05 | 1010203 | Звёздочка | 1 |
| 06 | J932055 | Болт | 16 |
| 07 | A590920 | Пружинная шайба | 16 |
| 08 | 3086531 | Гайка | 1 |
| 11 | 4436242 | Установочный штифт | 1 |
| 12 | 1026779 | Водило (3) | 1 |
| 13 | 3085966 | Шестерня планетарй (3) | 3 |
| 14 | 4628766 | Игольчатый подшипник | 6 |
| 15 | 4284521 | Упорная пластина | 6 |
| 16 | 4139975 | Палец | 3 |
| 17 | 4116309 | Пружинный штифт | 3 |
| 18 | 3085927 | Шестерня SUN (3) | 1 |
| 20 | 1027158 | Коронная шестерня | 1 |
| 21 | J931640 | Болт | 28 |
| 23 | 1027161 | Водило (2) | 1 |
| 24 | 4401293 | Проставка | 2 |
| 25 | 3085985 | Шестерня планетарй (2) | 3 |
| 26 | 4445529 | Игольчатый подшипник | 3 |
| 27 | 4210851 | Упорная пластина | 6 |
| 28 | 4309995 | Палец | 3 |
| 29 | 4246358 | Пружинный штифт | 3 |
| 30 | 3085941 | Шестерня SUN (2) | 1 |
| 32 | 1027160 | Водило (1) | 1 |
| 33 | 3086006 | Шестерня планетарй (1) | 3 |
| 34 | 4406589 | Игольчатый подшипник | 3 |
| 35 | 4192910 | Упорная пластина | 6 |
| 36 | 4210853 | Палец | 3 |
| 37 | 4173093 | Пружинный штифт | 3 |
| 38 | 2051204 | Вал проп. | 1 |
| 40 | 2043868 | Крышка | 1 |
| 41 | 4478346 | Стопорный палец | 1 |
| 42 | 4609016 | Болт с шайбой | 12 |
| 43 | 4245797 | Пробка | 3 |
| 47 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
