Красхер трубопроводы (верхний порт) — HITACHI ZX450

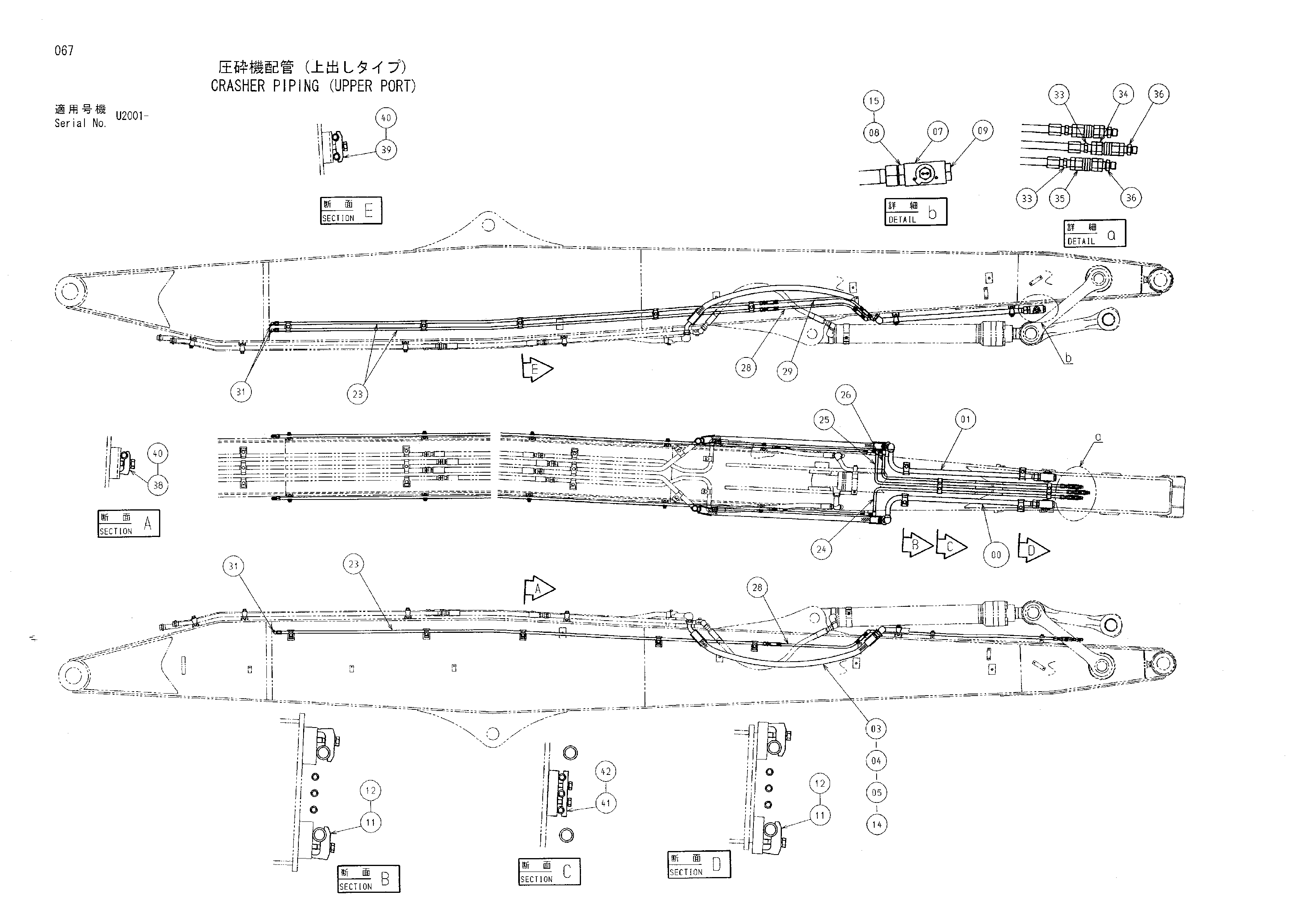

Заводская схема «Красхер трубопроводы (верхний порт)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760685 | Трубка | 1 |
| 01 | 9760686 | Трубка | 1 |
| 03 | 4425791 | Шланг | 2 |
| 04 | 4208245 | Шайба | 2 |
| 05 | 4053617 | Защита шланга | 2 |
| 07 | 4432055 | Запорный клапан | 2 |
| 08 | 4205196 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4113926 | Пробка | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4190127 | Хомут трубки | 4 |
| 12 | J271265 | Болт с шайбой | 4 |
| 14 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 4187329 | Уплотнительное кольцо | 2 |
| 23 | 9760681 | Трубка | 3 |
| 24 | 9760682 | Трубка | 1 |
| 25 | 9760683 | Трубка | 1 |
| 26 | 9760684 | Трубка | 1 |
| 28 | 4357356 | Шланг | 2 |
| 29 | 4375254 | Шланг | 1 |
| 31 | 4157919 | Угловой штуцер | 3 |
| 33 | 94-1702 | Адаптер | 3 |
| 34 | 4232933 | Самоуплотняющееся соединение | 1 |
| 35 | 4059552 | Самоуплотняющееся соединение | 2 |
| 36 | 94-1302 | Адаптер | 3 |
| 38 | 4190124 | Хомут трубки | 5 |
| 39 | 4189858 | Хомут трубки | 5 |
| 40 | J271250 | Болт с шайбой | 10 |
| 41 | 4242078 | Хомут трубки | 2 |
| 42 | J271040 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
