Трубопроводы системы смазки (рукоять) — HITACHI ZX450

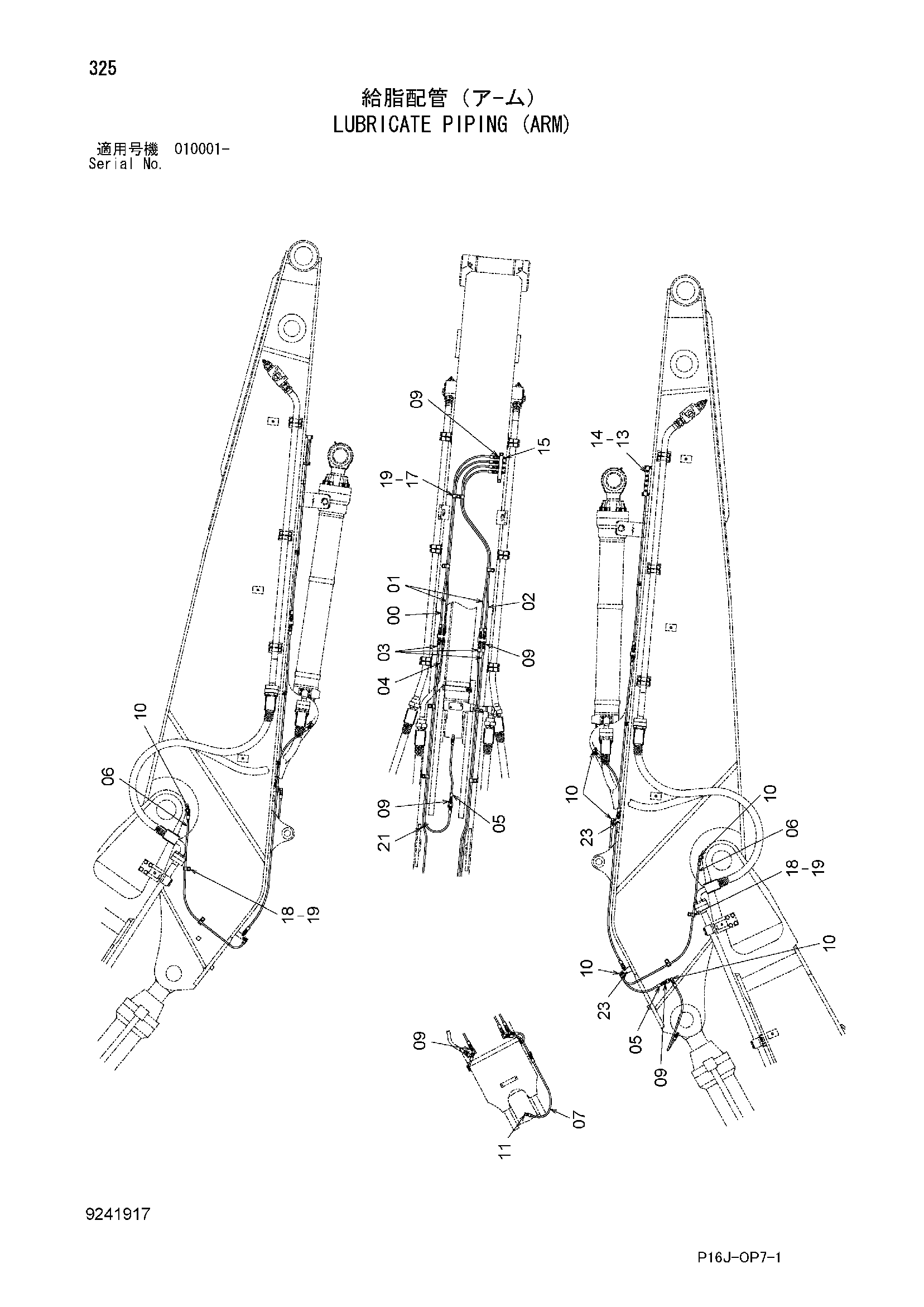

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4298763 | Нейлоновый шланг | 1 |
| 01 | 4223550 | Нейлоновый шланг | 2 |
| 02 | 4449548 | Пластиковый шланг | 1 |
| 03 | 4260314 | Нейлоновый шланг | 3 |
| 04 | 4262278 | Нейлоновый шланг | 1 |
| 05 | 4251960 | Нейлоновый шланг | 2 |
| 06 | 4249332 | Нейлоновый шланг | 2 |
| 07 | 4269797 | Шланг | 1 |
| 09 | 4154651 | Адаптер | 17 |
| 10 | 4154656 | Угловой штуцер | 8 |
| 11 | 4154655 | Угловой штуцер | 1 |
| 13 | 4274903 | Блок | 1 |
| 14 | J271040 | Болт с шайбой | 2 |
| 14A | J901040 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 17 | 4192018 | Зажим | 8 |
| 18 | 4190261 | Зажим | 4 |
| 19 | J271016 | Болт с шайбой | 11 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4467676 | Ленточный зажим | 1 |
| 23 | 94-2011 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
