Фильтр трубопроводы — HITACHI ZX450

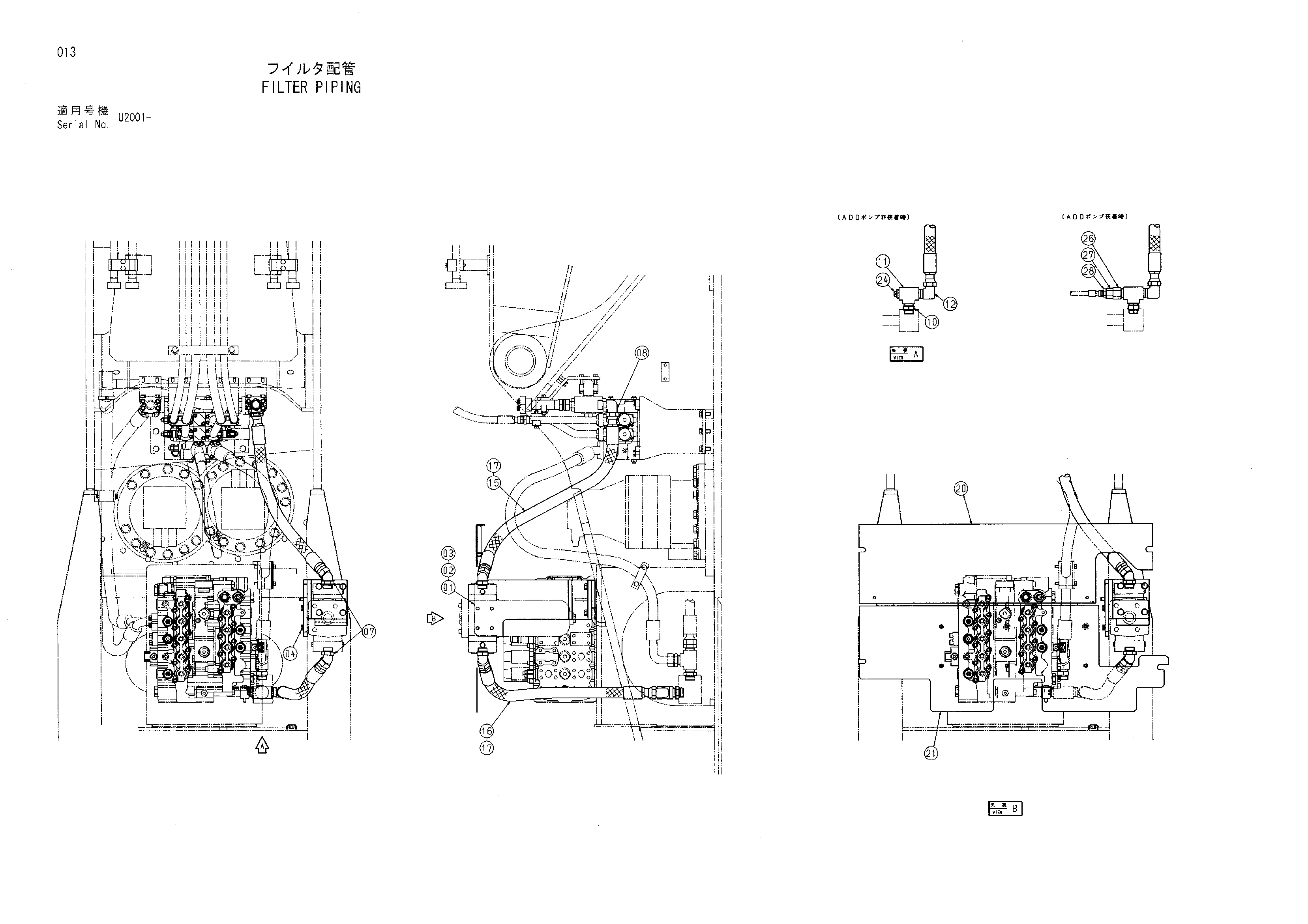

Заводская схема «Фильтр трубопроводы» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093168 | Кронштейн | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | J271235 | Болт с шайбой | 4 |
| 07 | A853200 | Угловой штуцер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4314060 | Угловой штуцер | 1 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4238881 | Адаптер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 94-0665 | Тройник | 1 |
| 12 | 4314059 | Угловой штуцер | 1 |
| 15 | 4286350 | Шланг | 1 |
| 16 | 4407939 | Шланг | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 4 |
| 20 | 7044781 | Крышка | 1 |
| 21 | 7044779 | Крышка | 1 |
| 24 | 94-2027 | Пробка | 1 |
| 26 | 4304540 | Переходник | 1 |
| 27 | 4263448 | Переходник S | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4188623 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
