Основные гидролинии (PTO) — HITACHI ZX450

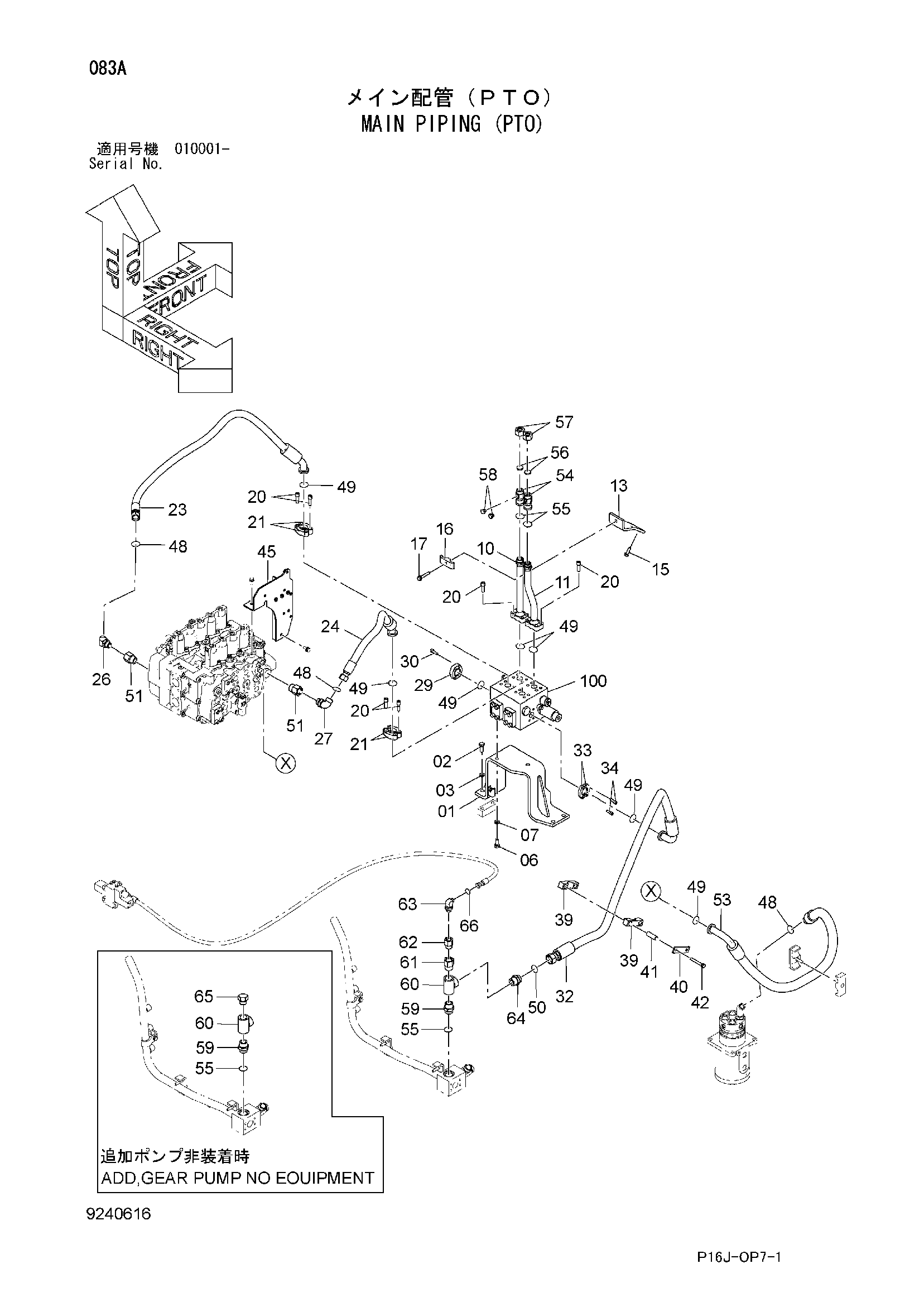

Заводская схема «Основные гидролинии (PTO)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8096569 | Кронштейн | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 06 | J901640 | Болт | 2 |
| 07 | A590916 | Пружинная шайба | 2 |
| 10 | 9762726 | Трубка | 1 |
| 11 | 9762736 | Трубка | 1 |
| 13 | 9760679 | Кронштейн | 1 |
| 15 | J271240 | Болт с шайбой | 2 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4189860 | Хомут трубки | 1 |
| 17 | J271280 | Болт с шайбой | 1 |
| 17A | J901280 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | M341445 | Болт с внутренним шестигранником | 16 |
| 21 | 4089703 | Разъёмный фланец | 4 |
| 23 | 4611878 | Шланг | 1 |
| 24 | 4620100 | Шланг | 1 |
| 26 | A853288 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853388 | Угловой штуцер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4101604 | Крышка | 1 |
| 30 | M341036 | Болт с внутренним шестигранником | 4 |
| 32 | 4622158 | Шланг | 1 |
| 33 | 4024049 | Разъёмный фланец | 2 |
| 34 | M341030 | Болт с внутренним шестигранником | 4 |
| 39 | 4207036 | Хомут | 2 |
| 40 | 4207038 | Пластина | 1 |
| 41 | 4462632 | Проставка | 2 |
| 42 | J271290 | Болт с шайбой | 2 |
| 42A | J901290 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 45 | 7046213 | Кронштейн | 1 |
| 48 | 4187328 | Уплотнительное кольцо | 3 |
| 49 | 4508805 | Уплотнительное кольцо | 7 |
| 50 | 4187329 | Уплотнительное кольцо | 1 |
| 51 | 4611257 | Адаптер | 2 |
| 51A | 0223104 | Опорное кольцо | 1 |
| 51B | 4088425 | Уплотнительное кольцо | 1 |
| 53 | 4641508 | Шланг | 1 |
| 54 | 4381389 | Адаптер | 2 |
| 55 | 4187328 | Уплотнительное кольцо | 2 |
| 56 | 4189095 | Колпачок | 2 |
| 57 | 4188138 | Гайка | 2 |
| 58 | A885003 | Пробка | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4238881 | Адаптер | 1 |
| 59A | 970860 | Уплотнительное кольцо | 1 |
| 60 | 94-0665 | Тройник | 1 |
| 61 | 4304540 | Переходник | 1 |
| 62 | 4263448 | Переходник S | 1 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | A853364 | Угловой штуцер | 1 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4246673 | Адаптер | 1 |
| 65 | 94-2027 | Пробка | 1 |
| 66 | 4138938 | Уплотнительное кольцо | 1 |
| 100 | 4605654 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
