Насосный агрегат (красхер поворот) — HITACHI ZX450

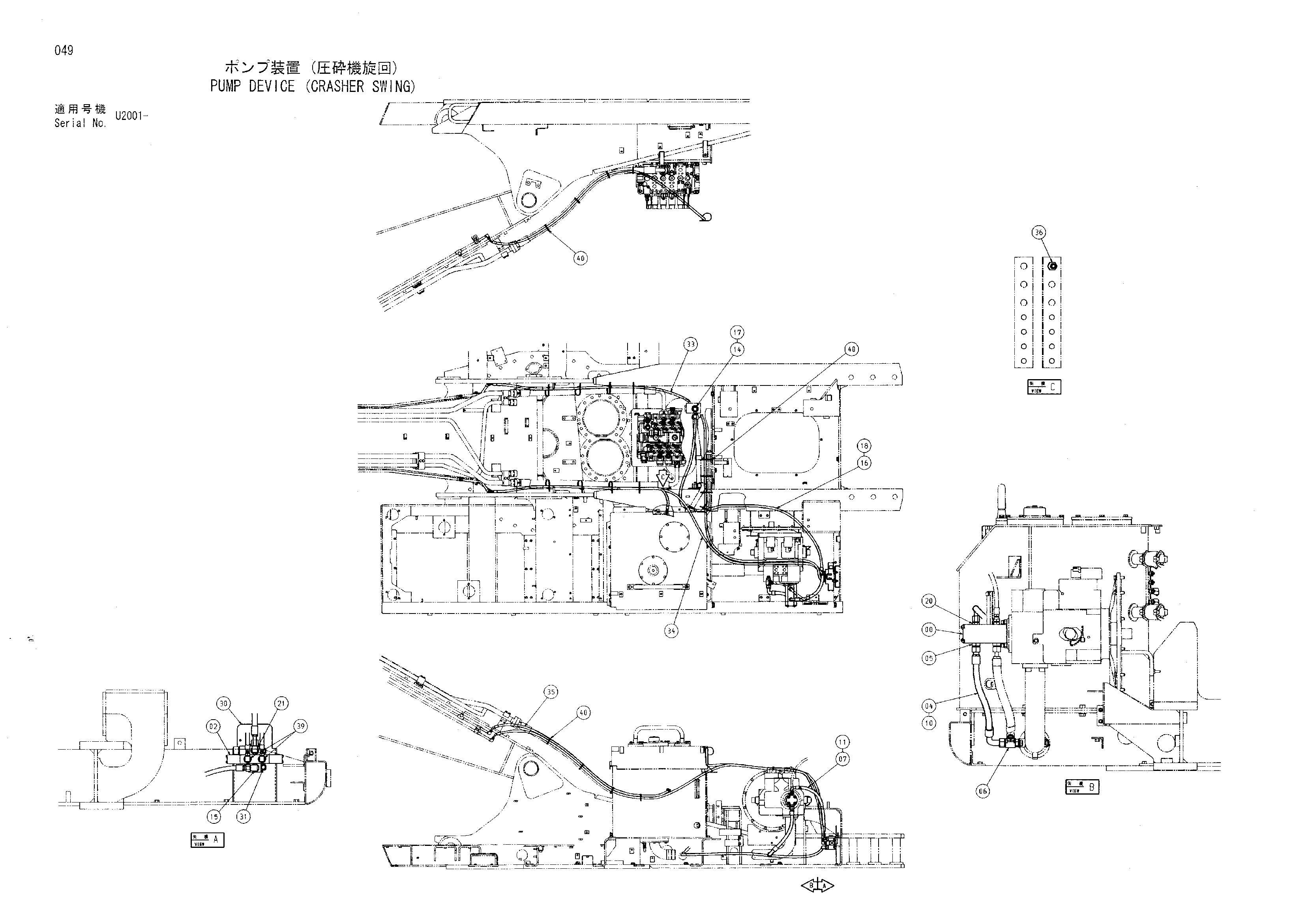

Заводская схема «Насосный агрегат (красхер поворот)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 04 | 4300033 | Шланг | 1 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4196292 | Шланг | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 14 | 4354711 | Переходник S | 1 |
| 15 | A853364 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4311817 | Шланг | 1 |
| 17 | A853364 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | A853144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 9758493 | Кронштейн | 1 |
| 31 | J271040 | Болт с шайбой | 3 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4222076 | Пробка | 3 |
| 39 | A852343 | Угловой штуцер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4121859 | Ленточный зажим | 5 |
| 42 | 4615686 | Шланг | 1 |
| 43 | 4615687 | Шланг | 1 |
| 44 | 4612735 | Шланг | 1 |
| 45 | 4174535 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
