Поворот трубопроводы (адаптер стрела) — HITACHI ZX450

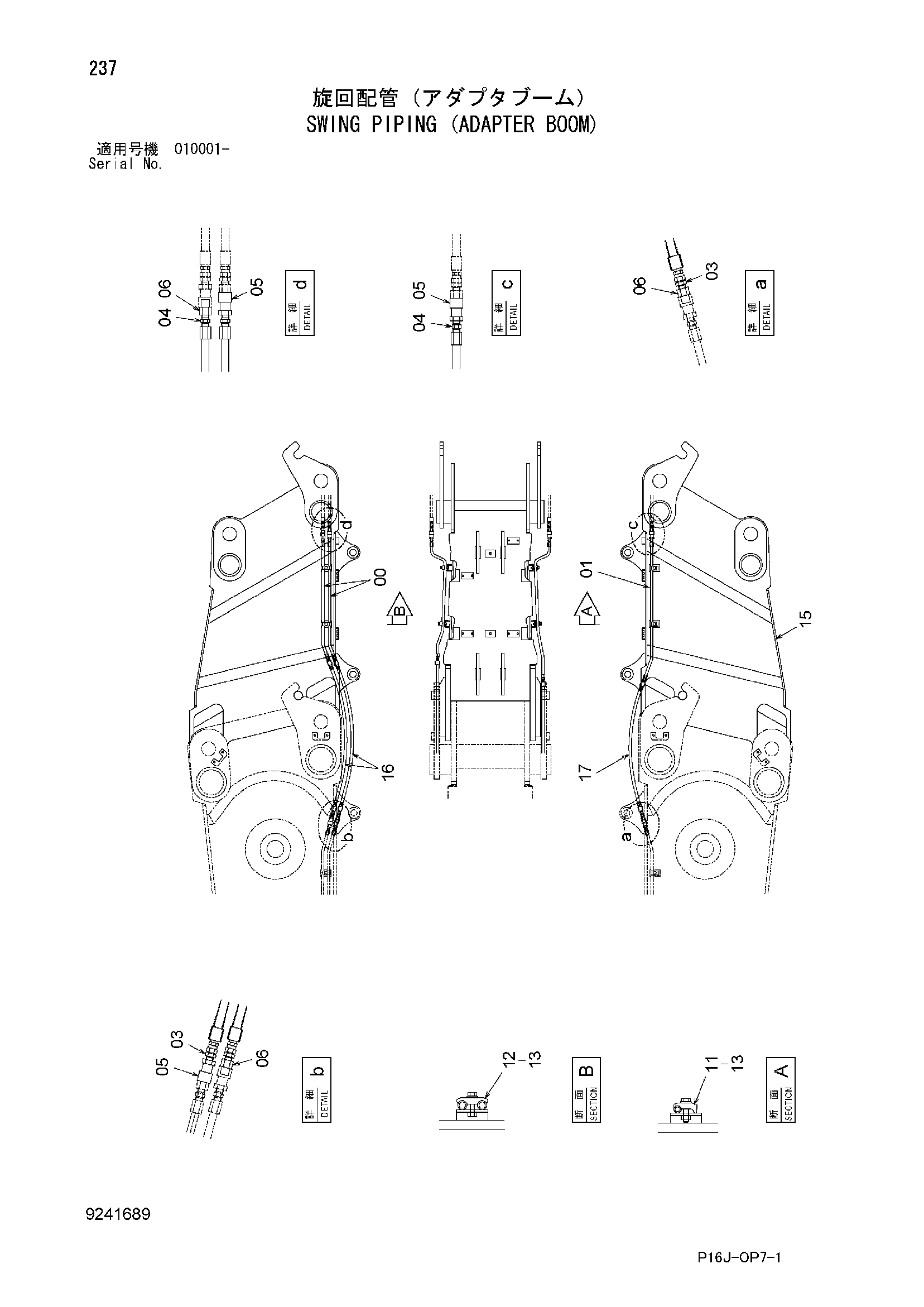

Заводская схема «Поворот трубопроводы (адаптер стрела)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762910 | Трубка | 2 |
| 01 | 9762911 | Трубка | 1 |
| 03 | 4154652 | Адаптер | 3 |
| 04 | 94-1702 | Адаптер | 3 |
| 05 | 4229105 | Самоуплотняющееся соединение | 3 |
| 06 | 4229104 | Самоуплотняющееся соединение | 3 |
| 11 | 4190124 | Хомут трубки | 2 |
| 12 | 4189858 | Хомут трубки | 2 |
| 13 | J271250 | Болт с шайбой | 4 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4646682 | Шланг | 2 |
| 17 | 4646685 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
