Основные гидролинии (3) — HITACHI ZX450

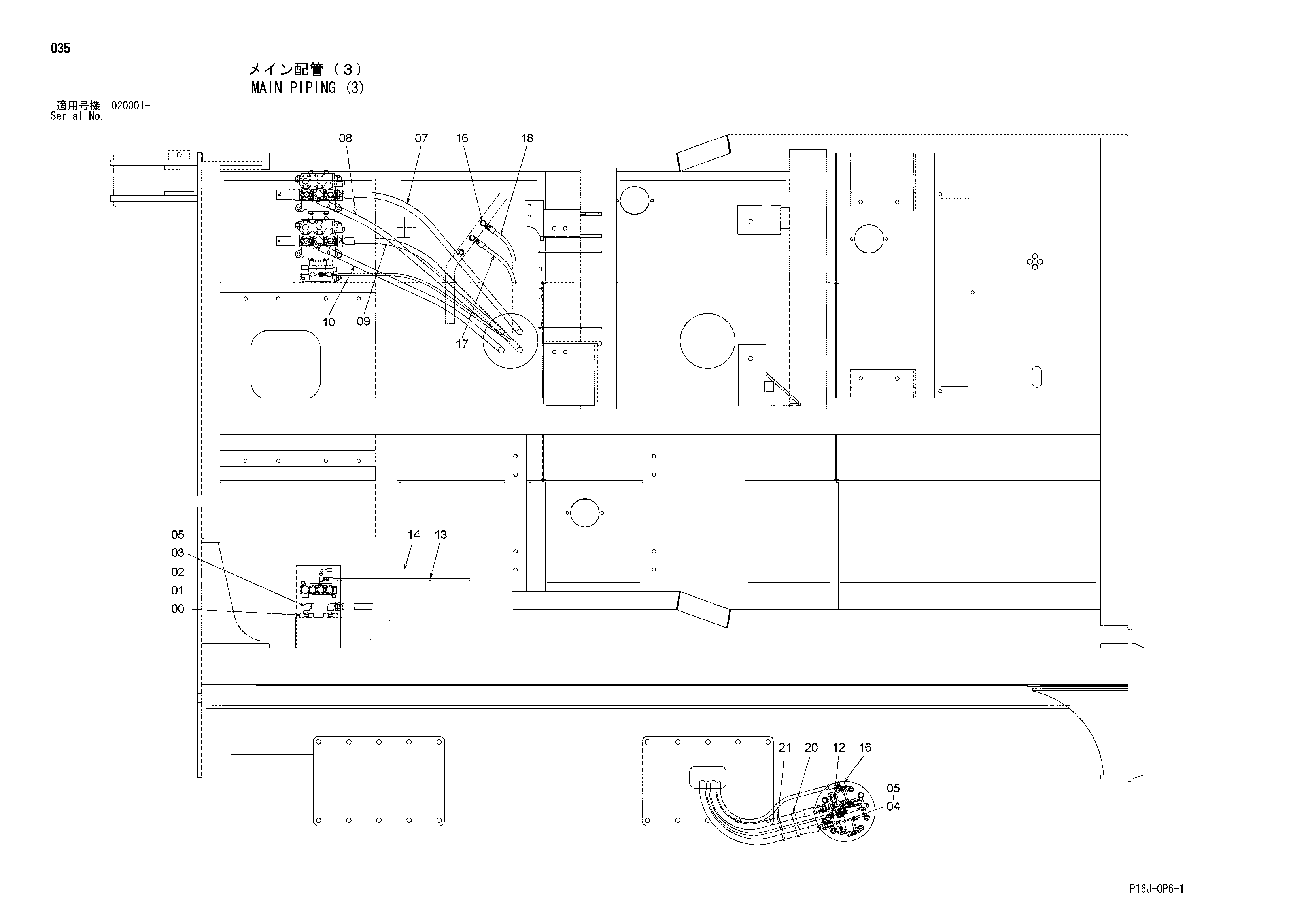

Заводская схема «Основные гидролинии (3)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659081 | Фланец | 4 |
| 01 | M341025 | Болт с внутренним шестигранником | 16 |
| 02 | A810035 | Уплотнительное кольцо | 4 |
| 03 | A853366 | Угловой штуцер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853166 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 8 |
| 07 | 4659026 | Шланг | 1 |
| 08 | 4659027 | Шланг | 1 |
| 09 | 4659028 | Шланг | 1 |
| 10 | 4659029 | Шланг | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4364320 | Пластиковый шланг | 1 |
| 14 | 4659025 | Пластиковый шланг | 1 |
| 16 | A852344 | Угловой штуцер | 4 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4305143 | Шланг | 1 |
| 18 | 4305141 | Шланг | 1 |
| 20 | 4437525 | Резиновая втулка | 2 |
| 21 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
