Топливоподкачивающий насос <460> — HITACHI ZX450

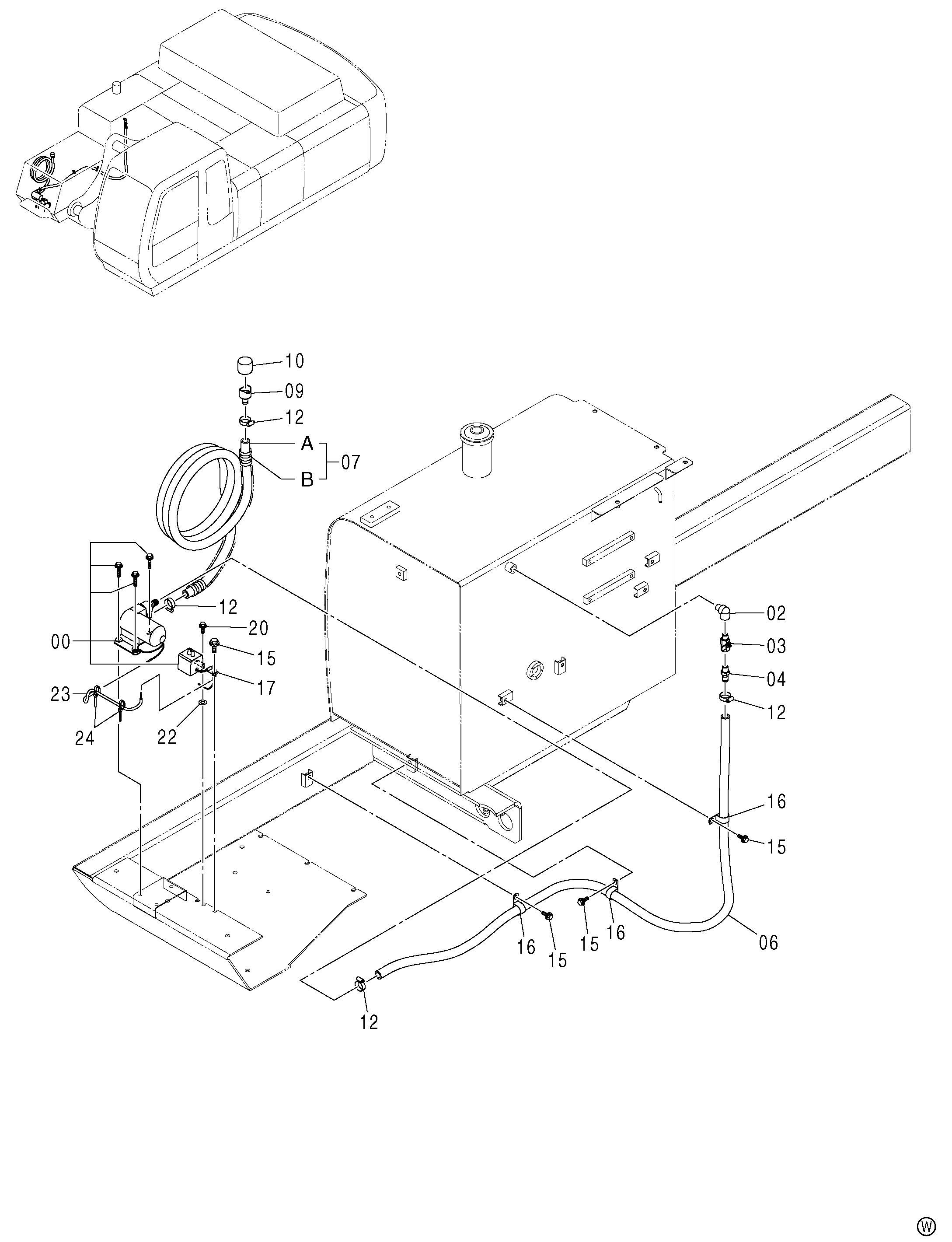

Заводская схема «Топливоподкачивающий насос <460>» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231912 | Насос | 1 |
| 02 | 94-0632 | Угловой штуцер | 1 |
| 03 | 4194712 | Кран | 1 |
| 04 | 4004589 | Соединение | 1 |
| 06 | 4605977 | Шланг | 1 |
| 07 | 9213730 | Шланг в сборе | 1 |
| 07A | 4242574 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 3 |
| 09 | 4103527 | Сетчатый фильтр | 1 |
| 10 | 4507650 | Сетчатый фильтр | 1 |
| 12 | 4504367 | Хомут шланга | 4 |
| 15 | J271020 | Болт с шайбой | 4 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4190264 | Зажим | 3 |
| 17 | 4190276 | Зажим | 1 |
| 20 | J260614 | Болт с шайбой | 2 |
| 20A | J900616 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 22 | J222010 | Шайба | 2 |
| 23 | 4471747 | Жгут проводов | 1 |
| 24 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
