Основные гидролинии (2) — HITACHI ZX450

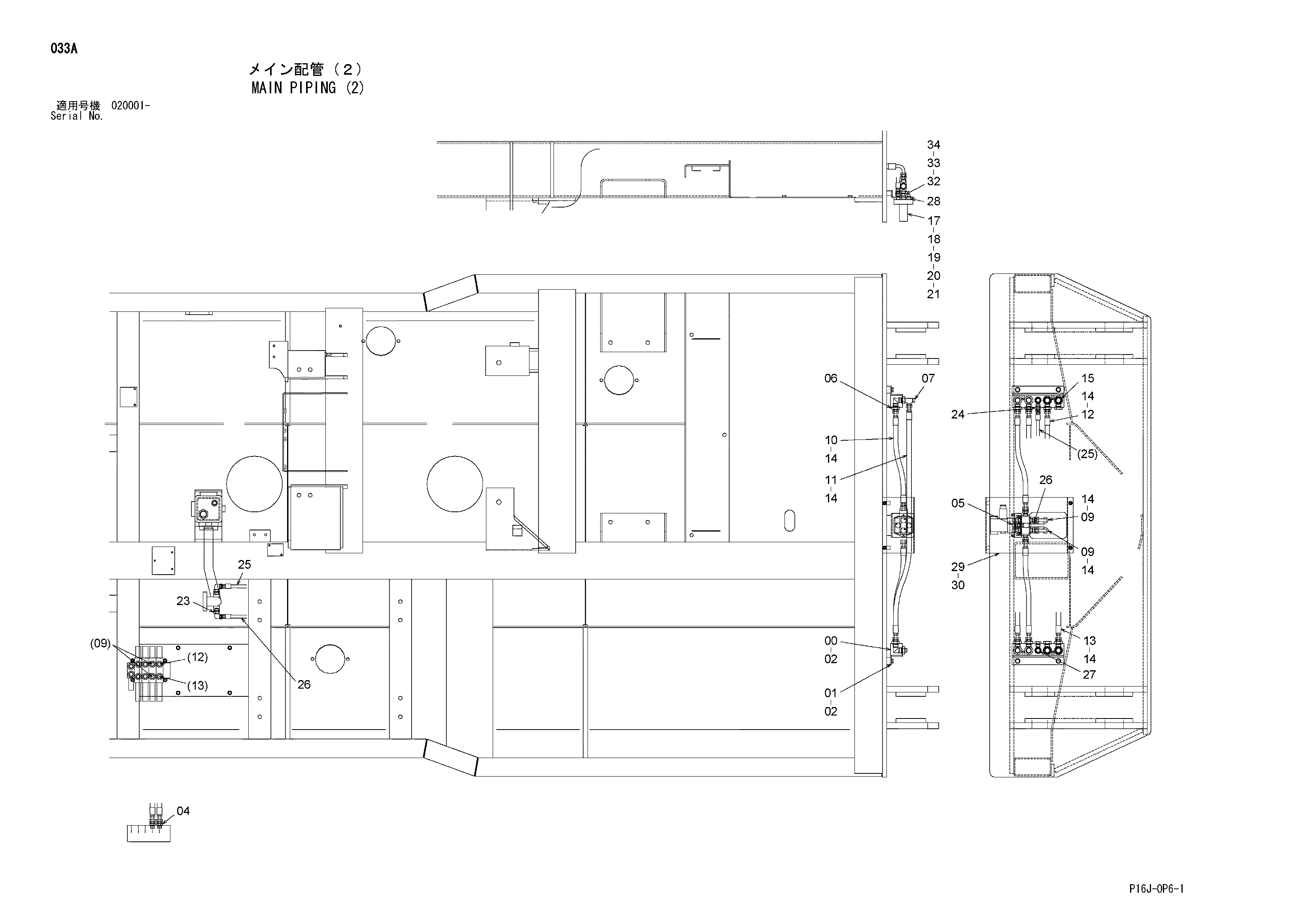

Заводская схема «Основные гидролинии (2)» для HITACHI ZX450. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3108684 | Блок | 2 |
| 01 | 4659082 | Кронштейн | 2 |
| 02 | J271220 | Болт с шайбой | 8 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | A853144 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4154653 | Адаптер | 1 |
| 06 | A853164 | Адаптер | 8 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853464 | Тройник | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4659049 | Шланг | 2 |
| 10 | 4205374 | Шланг | 2 |
| 11 | 4312295 | Шланг | 2 |
| 12 | 4659050 | Шланг | 1 |
| 13 | 4659051 | Шланг | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 16 |
| 15 | A885006 | Пробка | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4652406 | Электромагнитный клапан | 1 |
| 18 | M340620 | Болт с внутренним шестигранником | 2 |
| 19 | M500605 | Гайка | 2 |
| 20 | 4659086 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | A852344 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852144 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4473227 | Шланг | 1 |
| 26 | 4613666 | Шланг | 1 |
| 27 | A885004 | Пробка | 3 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 94-2024 | Пробка | 1 |
| 29 | 4659083 | Крышка | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 94-1703 | Адаптер | 2 |
| 33 | 94-0662 | Тройник | 2 |
| 34 | 4274507 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX450 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
