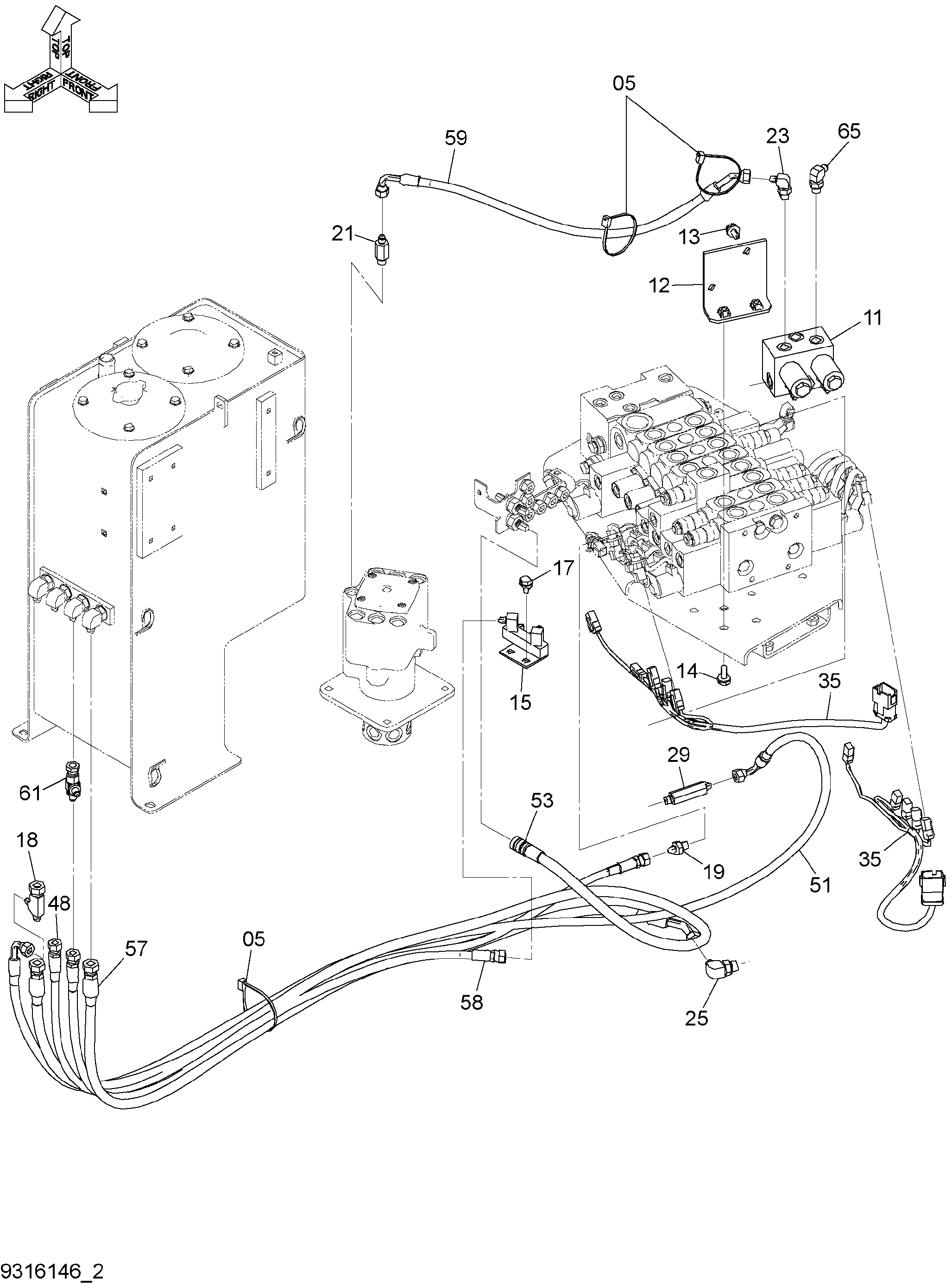

Гидравлическая система пилотные гидролинии (1-2) — HITACHI ZX40WM-3D
Заводская схема «Гидравлическая система пилотные гидролинии (1-2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4055312 | Ленточный зажим | 3 |
| 11 | 4607613 | Электромагнитный клапан | 1 |
| 12 | 9760775 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4712369 | Коллектор | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4425484 | Соединительный штуцер | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4270517 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4303099 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 3102564 | Жгут проводов | 2 |
| 48 | 4645827 | Шланг | 1 |
| 51 | 4645830 | Шланг | 1 |
| 53 | 4645822 | Шланг | 1 |
| 57 | 4668995 | Пластиковый шланг | 1 |
| 58 | 4668996 | Пластиковый шланг | 1 |
| 59 | 4668984 | Шланг | 1 |
| 61 | 4667624 | Унион S | 1 |
| 65 | A852322 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
