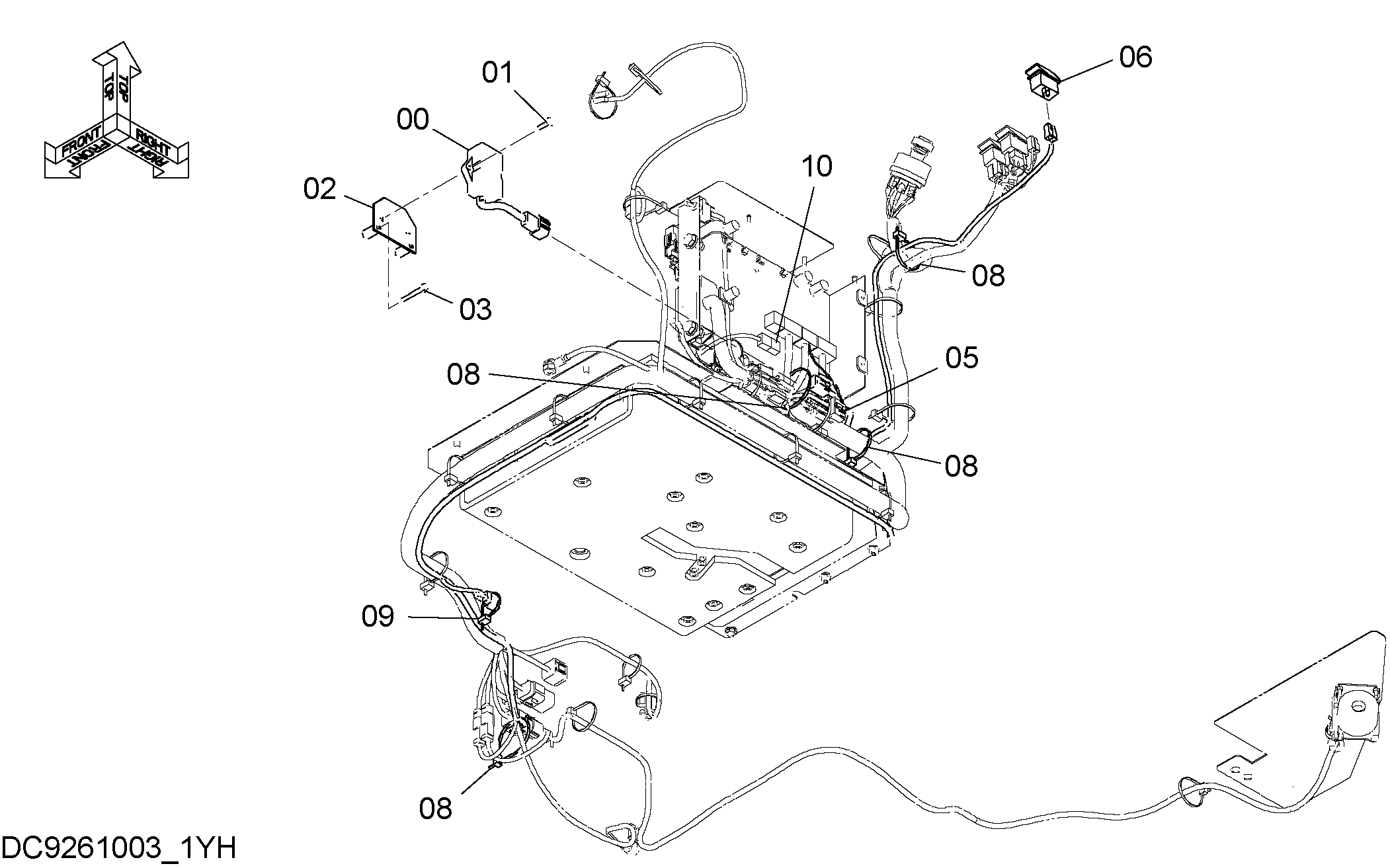

Электрическая система задний мотион сигнализация (2) — HITACHI ZX40WM-3D
Заводская схема «Электрическая система задний мотион сигнализация (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4469599 | Контроллер | 1 |
| 01 | J260625 | Болт с шайбой | 2 |
| 01A | J900625 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 02 | 9765497 | Кронштейн | 1 |
| 03 | J260645 | Болт с шайбой | 2 |
| 03A | J900645 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | YA00010508 | Жгут проводов | 1 |
| 06 | 4614259 | Выключатель | 1 |
| 08 | 4055312 | Ленточный зажим | 4 |
| 09 | 4055311 | Ленточный зажим | 1 |
| 10 | 4607115 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
