Вспомогательный трубопроводы (стрела) — HITACHI ZX40WM-3D

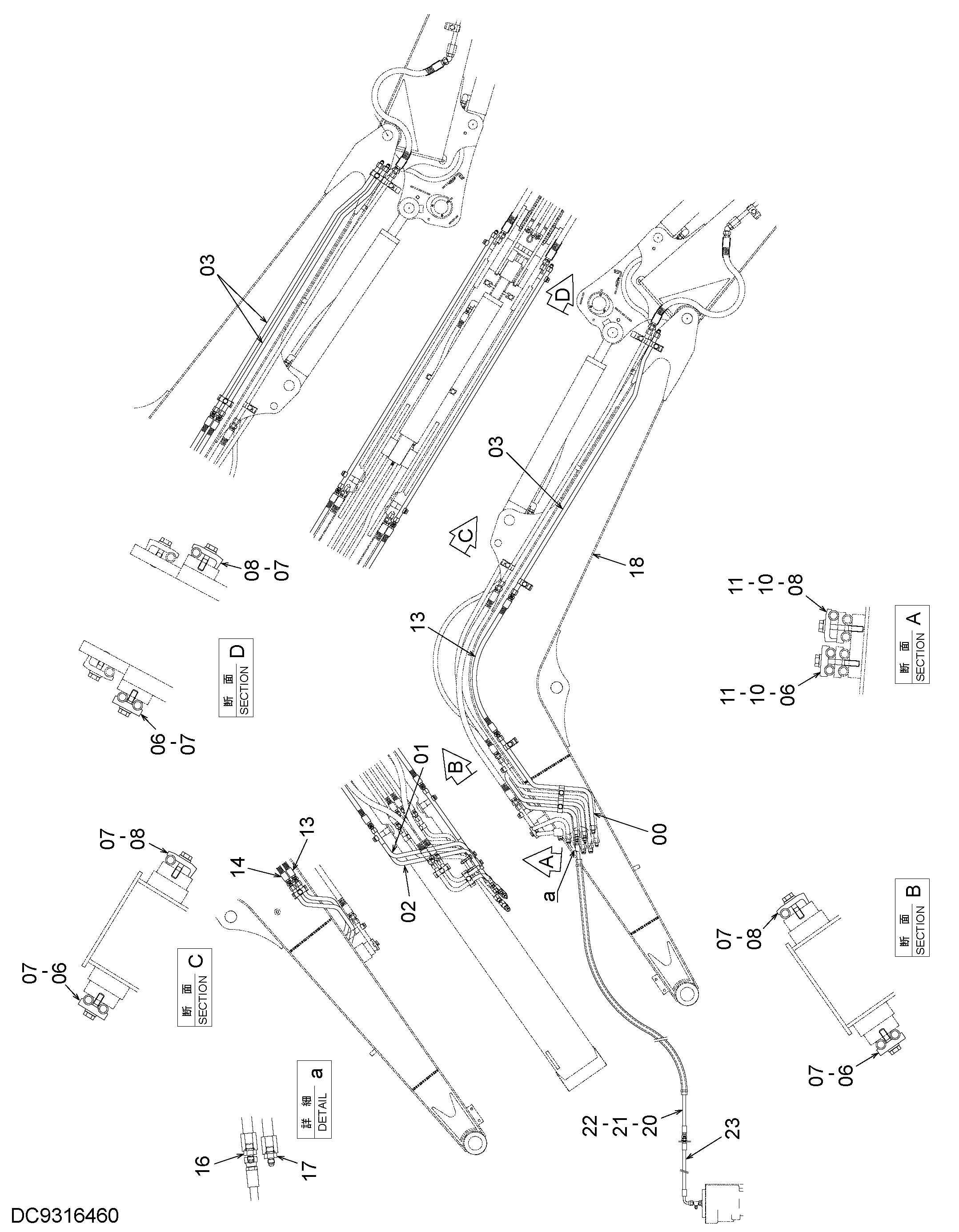

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122431 | Трубка | 1 |
| 01 | 8122432 | Трубка | 1 |
| 02 | 8122433 | Трубка | 1 |
| 03 | 8122434 | Трубка | 3 |
| 06 | 4633950 | Хомут трубки | 4 |
| 07 | J271040 | Болт с шайбой | 6 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4138227 | Хомут трубки | 4 |
| 10 | J921070 | Болт | 2 |
| 11 | J222010 | Шайба | 2 |
| 13 | 4648053 | Шланг | 2 |
| 14 | 4631389 | Шланг | 1 |
| 16 | A852132 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 8122437 | Дополнительный стрела | 1 |
| 20 | 4651882 | Шланг | 1 |
| 21 | 4603849 | Защита шланга | 1 |
| 22 | 4323613 | Ленточный зажим | 3 |
| 23 | 4651894 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
