Рама, крышка основной рама — HITACHI ZX40WM-3D

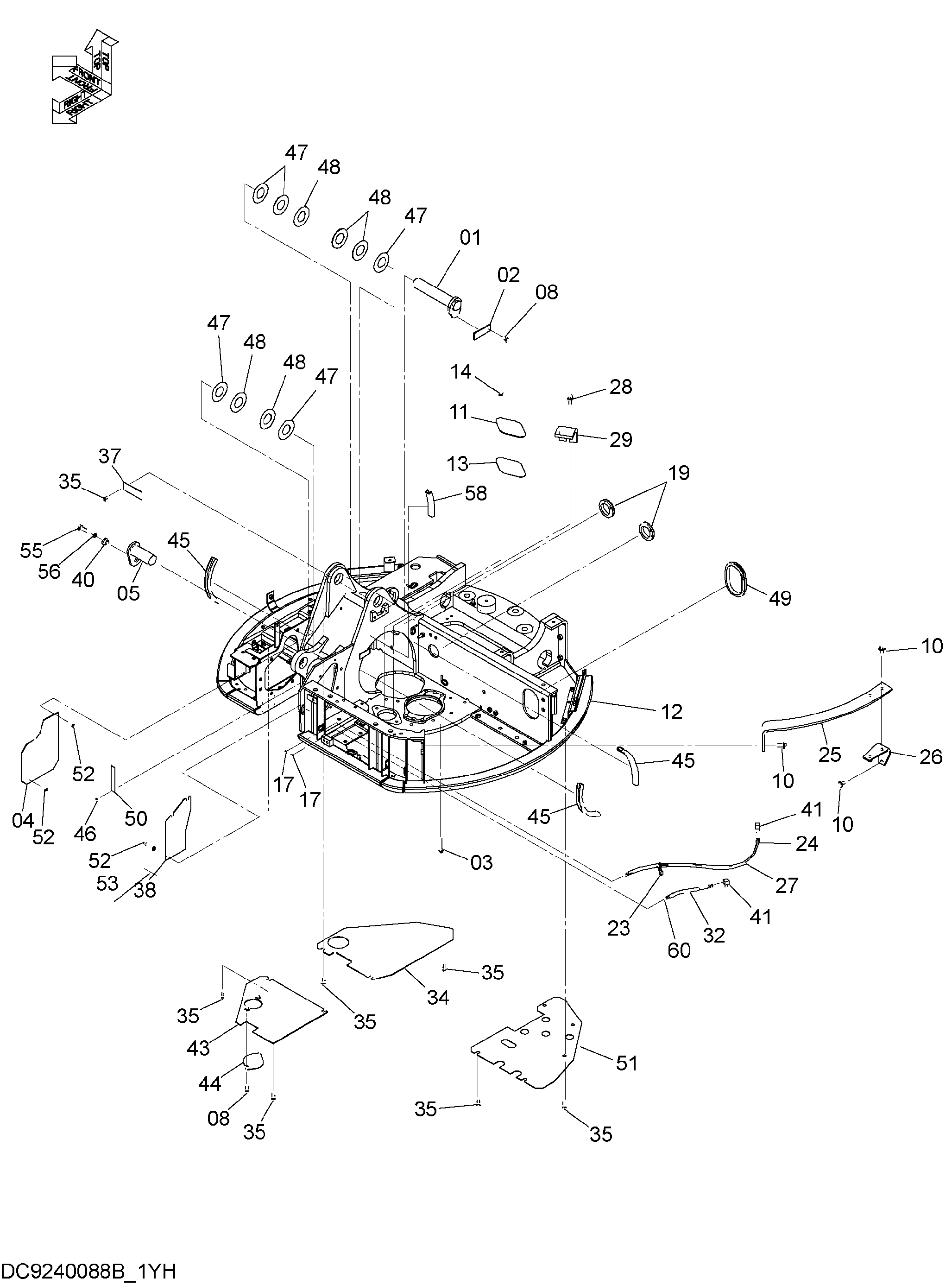

Заводская схема «Рама, крышка основной рама» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9762614 | Палец | 1 |
| 02 | 4621281 | Пластина | 1 |
| 03 | J921260 | Болт | 22 |
| 04 | 3102480 | Крышка | 1 |
| 05 | 9762613 | Палец | 1 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | J271230 | Болт с шайбой | 6 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4604209 | Крышка | 1 |
| 12 | 5010442 | Рама основной | 1 |
| 13 | 4161735 | Манжета | 1 |
| 14 | J271016 | Болт с шайбой | 2 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4201928 | Резиновая втулка | 2 |
| 23 | 4055311 | Ленточный зажим | 1 |
| 24 | 4646045 | Нейлоновый шланг | 1 |
| 24A | YD00000245 | Трубка нейлоновый | 1 |
| 24B | YD00000226 | Штуцер трубка | 2 |
| 25 | 3102481 | Пластина | 1 |
| 26 | 9762109 | Кронштейн | 1 |
| 27 | 4428575 | Трубка | 1 |
| 28 | J271235 | Болт с шайбой | 2 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4626250 | Ограничитель | 1 |
| 32 | 4327730 | Трубка | 1 |
| 34 | 4609268 | Крышка | 1 |
| 35 | J271025 | Болт с шайбой | 16 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4622453 | Пластина | 1 |
| 38 | 3106703 | Крышка | 1 |
| 40 | 4339355 | Втулка | 1 |
| 41 | 4606713 | Угловой штуцер | 2 |
| 43 | 9764802 | Крышка | 1 |
| 44 | 4640766 | Крышка | 1 |
| 45 | 4621781 | Резиновая втулка | 3 |
| 46 | J260814 | Болт с шайбой | 2 |
| 46A | J900814 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 47 | 4353803 | Регулировочная шайба | 5 |
| 48 | 4374458 | Упорная пластина | 5 |
| 49 | 4626998 | Резиновая втулка | 1 |
| 50 | 4645981 | Крышка | 1 |
| 51 | 2051460 | Крышка | 1 |
| 52 | 4657786 | Болт фланец | 6 |
| 53 | A590108 | Плоская шайба | 2 |
| 55 | J901445 | Болт | 1 |
| 56 | A590914 | Пружинная шайба | 1 |
| 58 | 4643868 | Резиновая втулка | 1 |
| 60 | 4702787 | Нейлоновый шланг | 1 |
| 60A | YD00000236 | Трубка нейлоновый | 1 |
| 60B | YD00000226 | Штуцер трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
