Рулевое управление трубопроводы (2) — HITACHI ZX40WM-3D

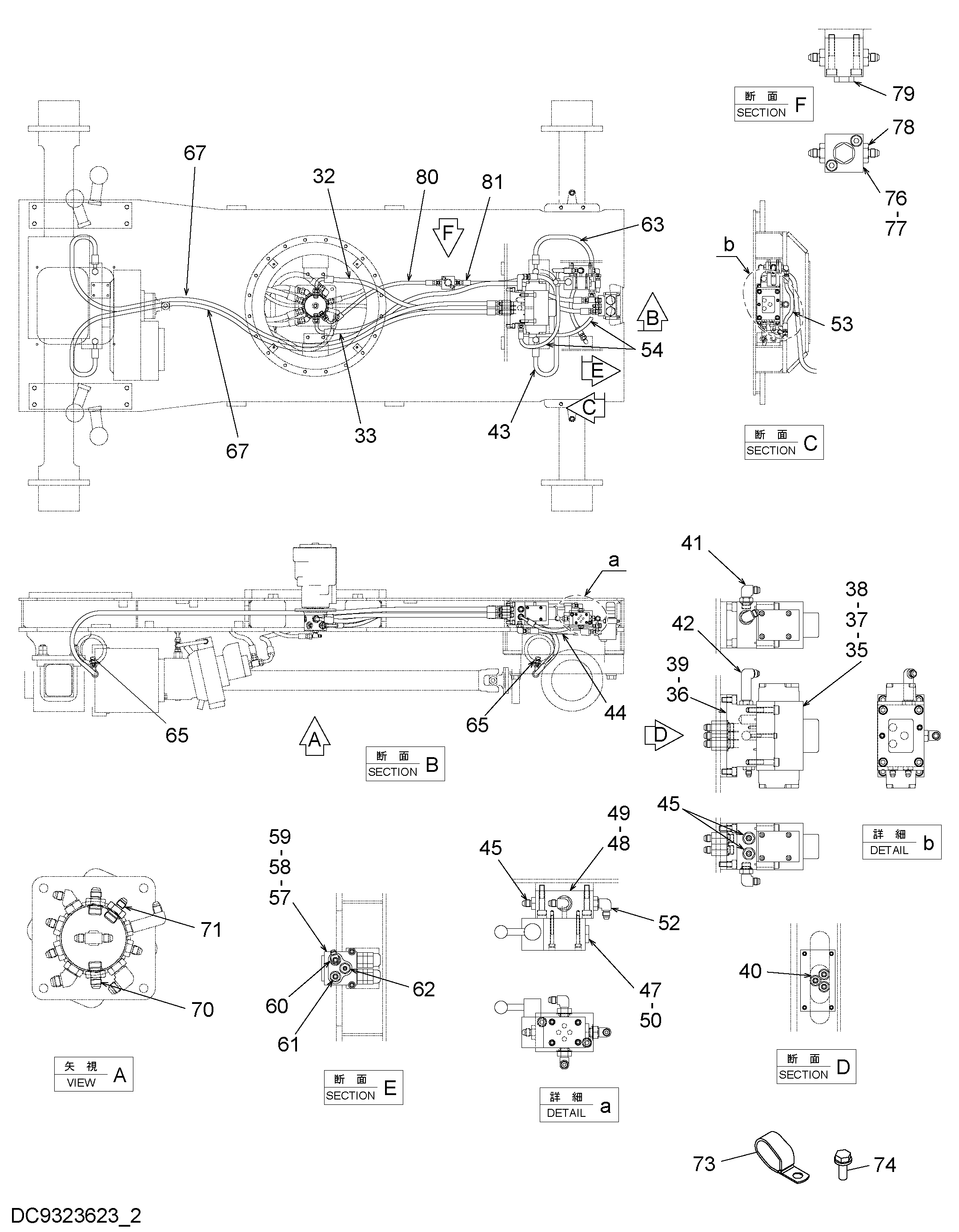

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 32 | 4349062 | Шланг | 1 |
| 33 | 4401380 | Шланг | 1 |
| 35 | 4719190 | Клапан | 1 |
| 36 | 2059460 | Блок | 1 |
| 37 | J781050 | Болт с внутренним шестигранником | 4 |
| 38 | 4719402 | Болт | 2 |
| 39 | J781020 | Болт с внутренним шестигранником | 4 |
| 40 | 4276965 | Адаптер | 3 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852333 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4322821 | Угловой штуцер | 1 |
| 43 | 4414044 | Шланг | 1 |
| 44 | 4305220 | Шланг | 1 |
| 45 | A852122 | Адаптер | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4719191 | Клапан | 1 |
| 48 | 3120314 | Блок | 1 |
| 49 | J780840 | Болт с внутренним шестигранником | 2 |
| 50 | J780545 | Болт с внутренним шестигранником | 4 |
| 52 | A852322 | Угловой штуцер | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4480078 | Шланг | 1 |
| 54 | 4618606 | Шланг | 2 |
| 57 | 4207573 | Предохранительный клапан | 1 |
| 58 | J780855 | Болт с внутренним шестигранником | 2 |
| 59 | A590908 | Пружинная шайба | 2 |
| 60 | A852433 | Тройник | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | A852133 | Адаптер | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | A852132 | Адаптер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4290324 | Шланг | 1 |
| 65 | 4472741 | Адаптер | 4 |
| 67 | 4677424 | Шланг | 2 |
| 70 | A852133 | Адаптер | 2 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | A852132 | Адаптер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4190266 | Зажим | 6 |
| 74 | J271220 | Болт с шайбой | 3 |
| 74A | J901220 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 76 | 4707052 | Блок | 1 |
| 77 | J780845 | Болт с внутренним шестигранником | 2 |
| 78 | A852132 | Адаптер | 2 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 79 | A885003 | Пробка | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4618606 | Шланг | 1 |
| 81 | 4442331 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
