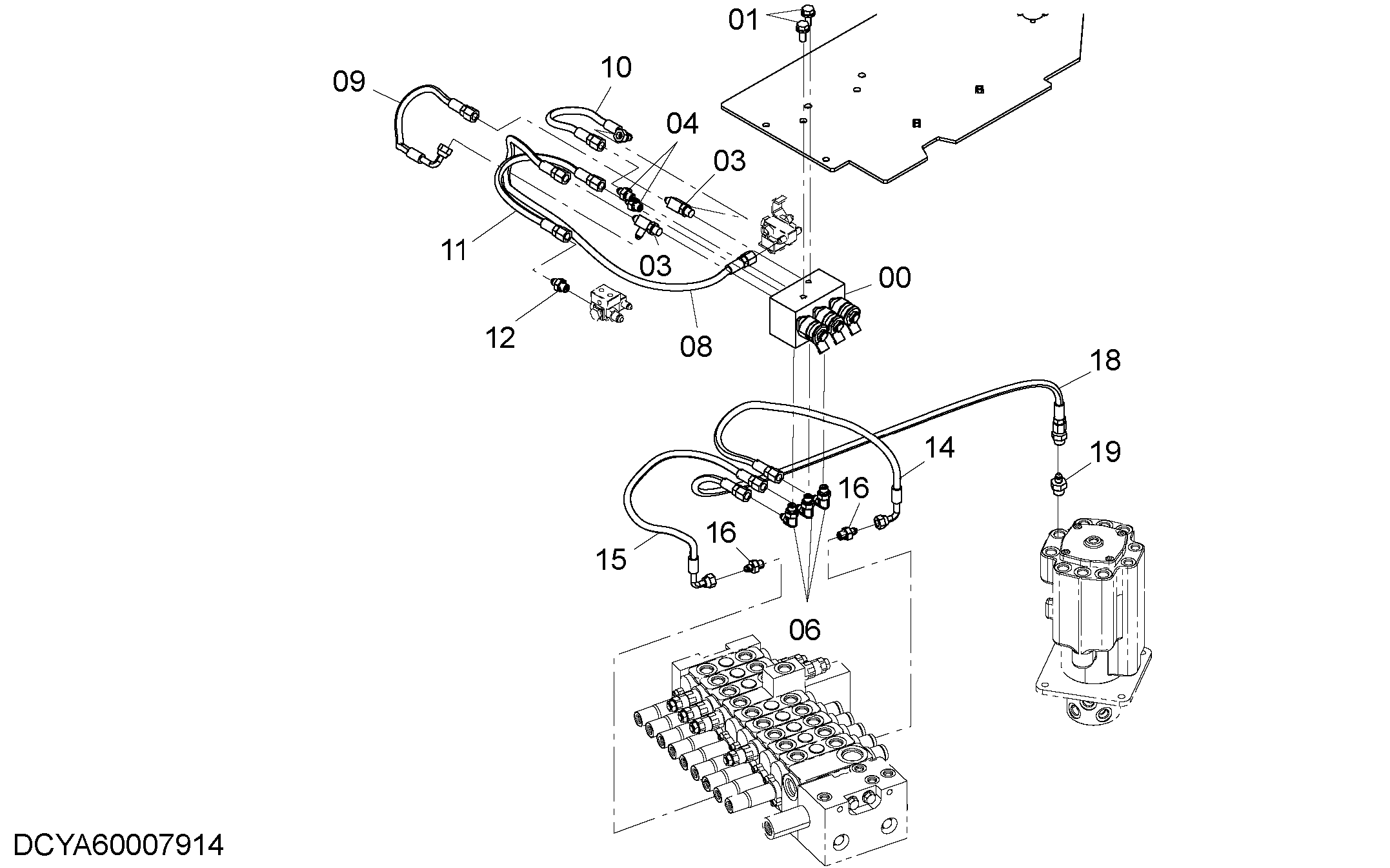

CANOPY (FLOOR) FLOOR PARTS (2) — HITACHI ZX40WM-3D
Заводская схема «CANOPY (FLOOR) FLOOR PARTS (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9233676 | Электромагнитный клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4203171 | Тройник | 2 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4269799 | Шланг | 1 |
| 09 | 4313238 | Шланг | 1 |
| 10 | 4249350 | Шланг | 1 |
| 11 | 4269794 | Шланг | 1 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4313243 | Шланг | 1 |
| 15 | 4313244 | Шланг | 1 |
| 16 | A852122 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4249354 | Шланг | 1 |
| 19 | A852132 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
