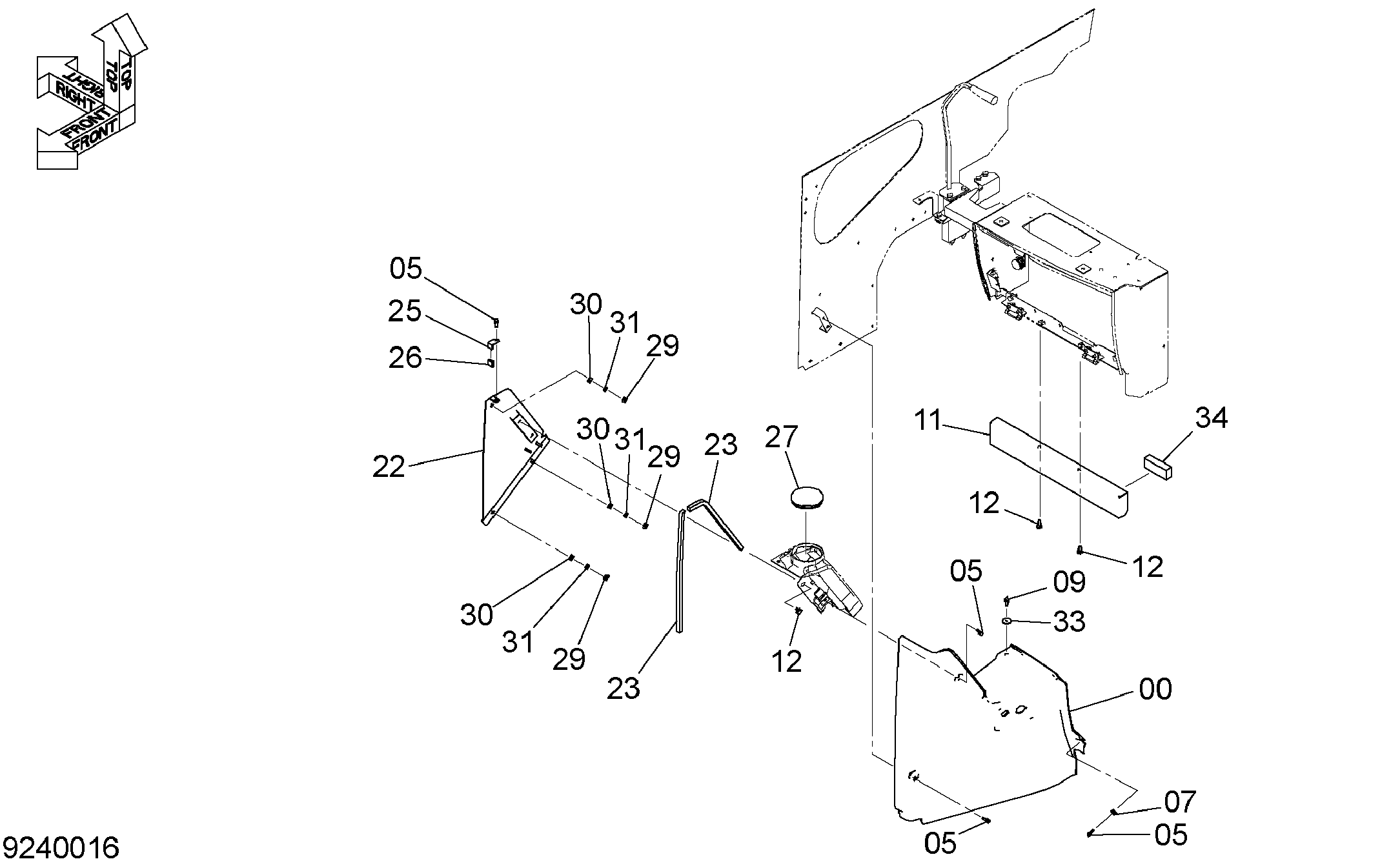

CANOPY (FLOOR) COVER (HEATER LESS) — HITACHI ZX40WM-3D
Заводская схема «CANOPY (FLOOR) COVER (HEATER LESS)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4621375 | Крышка | 1 |
| 05 | J680620 | Винт с шайбой | 4 |
| 07 | J222008 | Шайба | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4621396 | Кронштейн | 1 |
| 12 | J260816 | Болт с шайбой | 4 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 22 | 7049254 | Кронштейн | 1 |
| 23 | 4627303 | Уплотнение | 2 |
| 25 | 4631961 | Кронштейн | 1 |
| 26 | 4632742 | Резиновая прокладка | 1 |
| 27 | 4631962 | Резиновая втулка | 1 |
| 29 | M500807 | Гайка | 3 |
| 30 | A590108 | Плоская шайба | 3 |
| 31 | J252108 | Пружинная шайба | 3 |
| 33 | 4303547 | Шайба | 1 |
| 34 | 4652823 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
