Отвал — HITACHI ZX40WM-3D

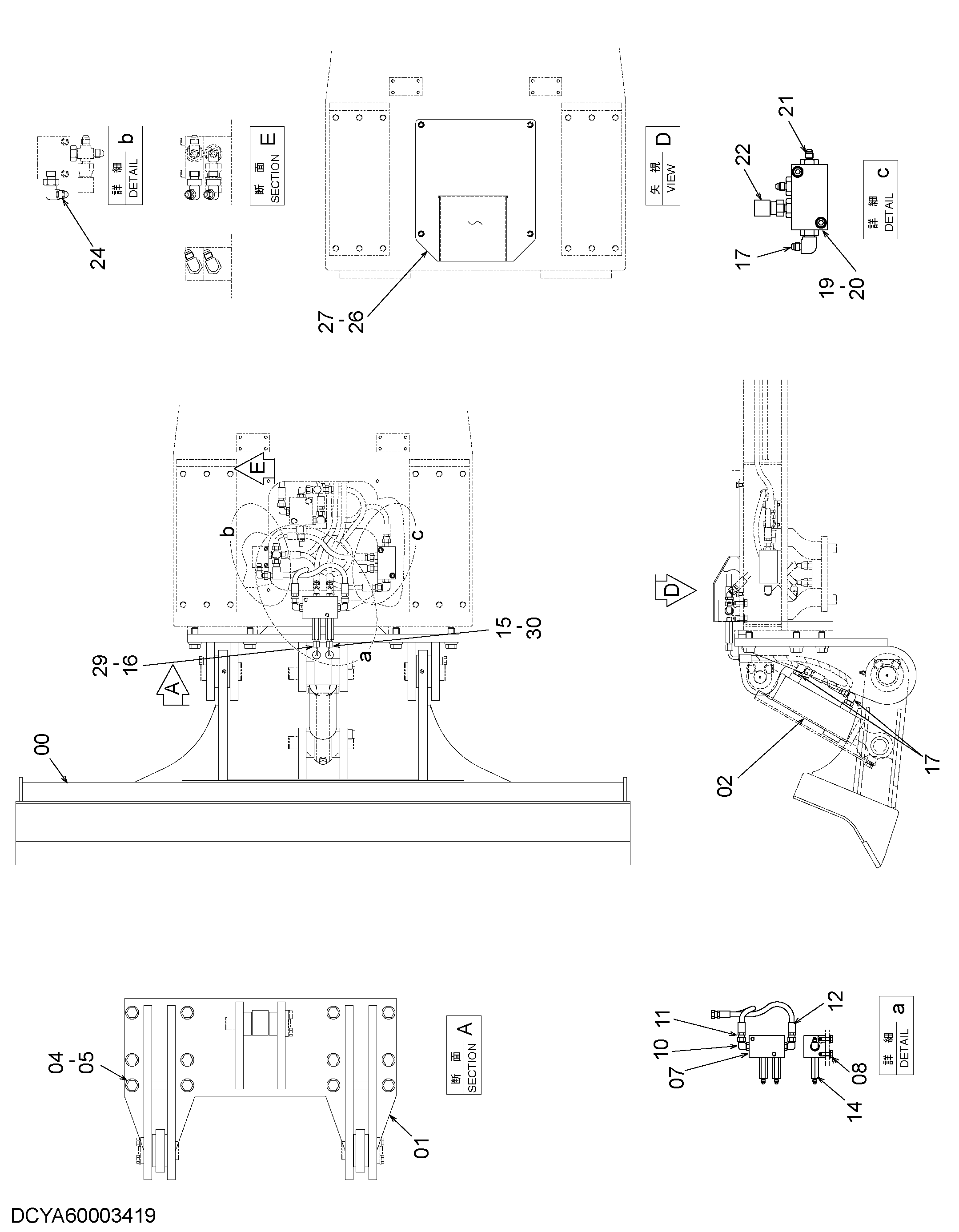

Заводская схема «Отвал» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028719 | Отвал | 1 |
| 01 | 8124104 | Кронштейн | 1 |
| 02 | 4719758 | Гидроцилиндр отвала | 1 |
| 04 | J222018 | Шайба | 12 |
| 05 | J921845 | Болт | 12 |
| 07 | YA00004841 | Блок | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A852322 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4719403 | Шланг | 1 |
| 12 | 4629309 | Шланг | 1 |
| 14 | 4303099 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4620724 | Шланг | 1 |
| 16 | YA00010437 | Шланг | 1 |
| 17 | A852332 | Угловой штуцер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | J780850 | Болт с внутренним шестигранником | 2 |
| 20 | 4707054 | Блок | 1 |
| 21 | A852132 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4177307 | Унион | 1 |
| 24 | A852322 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | YA40007073 | Крышка | 1 |
| 27 | J260812 | Болт с шайбой | 4 |
| 27A | J900812 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4449646 | Защитный кожух | 1 |
| 30 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
