Погрузчик трубопроводы — HITACHI ZX40WM-3D

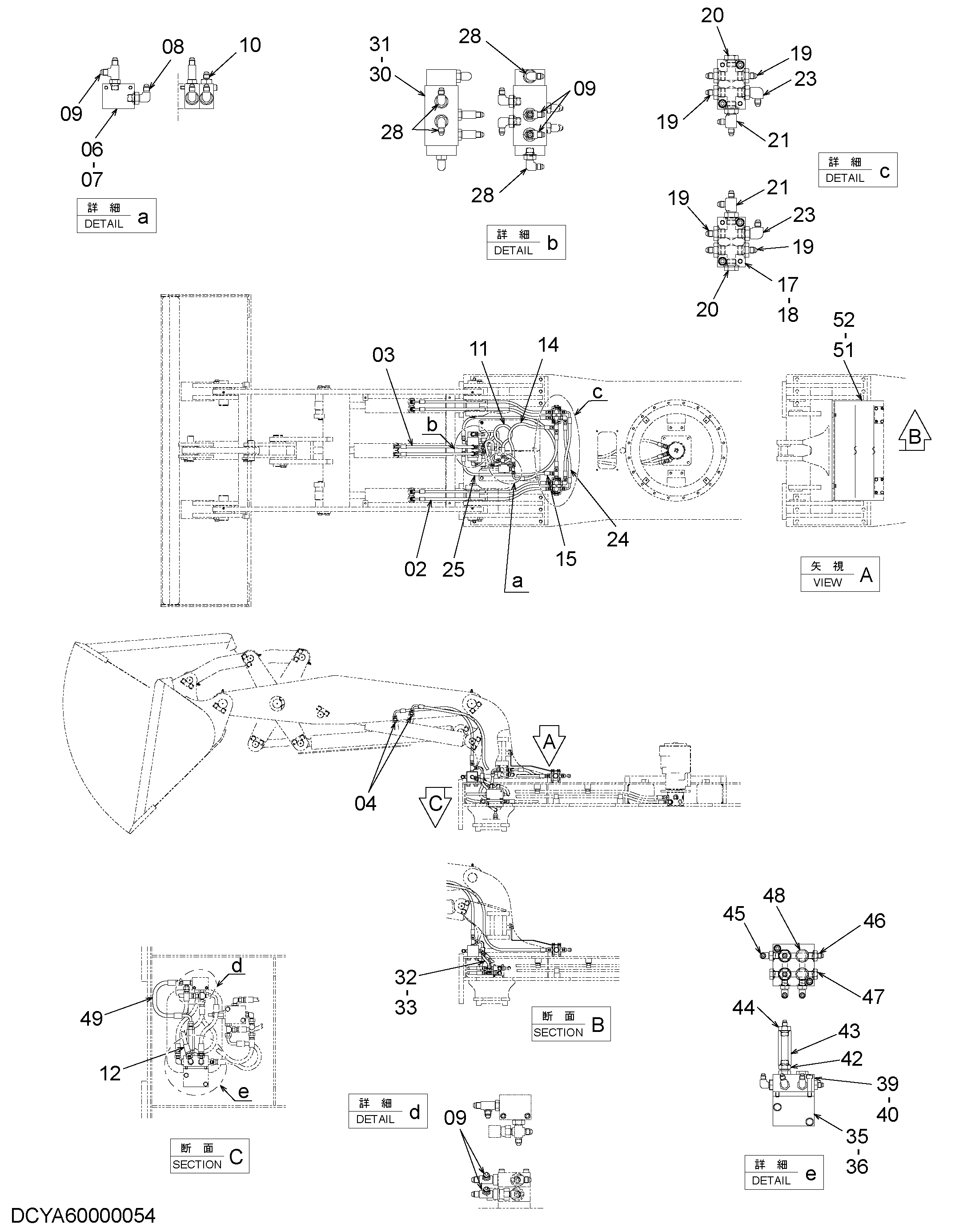

Заводская схема «Погрузчик трубопроводы» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA00002971 | Шланг | 4 |
| 03 | 4722860 | Шланг | 2 |
| 04 | A852132 | Адаптер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4719680 | Предохранительный клапан | 2 |
| 07 | M340660 | Болт с внутренним шестигранником | 2 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4203171 | Тройник | 5 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4675815 | Шланг | 1 |
| 12 | 4675664 | Шланг | 1 |
| 14 | 4629309 | Шланг | 1 |
| 15 | 4635696 | Шланг | 1 |
| 17 | YA00002995 | Блок | 2 |
| 18 | J780845 | Болт с внутренним шестигранником | 4 |
| 19 | A852132 | Адаптер | 6 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885003 | Пробка | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852432 | Тройник | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852332 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | YA00004854 | Шланг | 2 |
| 25 | 4620774 | Шланг | 2 |
| 28 | A852322 | Угловой штуцер | 4 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4417343 | Клапан селектор | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4648110 | Шланг | 1 |
| 33 | 4635696 | Шланг | 1 |
| 35 | YA40004801 | Кронштейн | 1 |
| 36 | J260820 | Болт с шайбой | 2 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 39 | YA00007608 | Блок | 1 |
| 40 | J780850 | Болт с внутренним шестигранником | 2 |
| 42 | 4198472 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 2 |
| 43 | 4483049 | Обратный клапан | 2 |
| 44 | A852132 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852322 | Угловой штуцер | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852122 | Адаптер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A885002 | Пробка | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A885003 | Пробка | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | YA00010437 | Шланг | 2 |
| 51 | YA00007609 | Крышка | 1 |
| 52 | J260816 | Болт с шайбой | 6 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
