Шасси крышка — HITACHI ZX40WM-3D

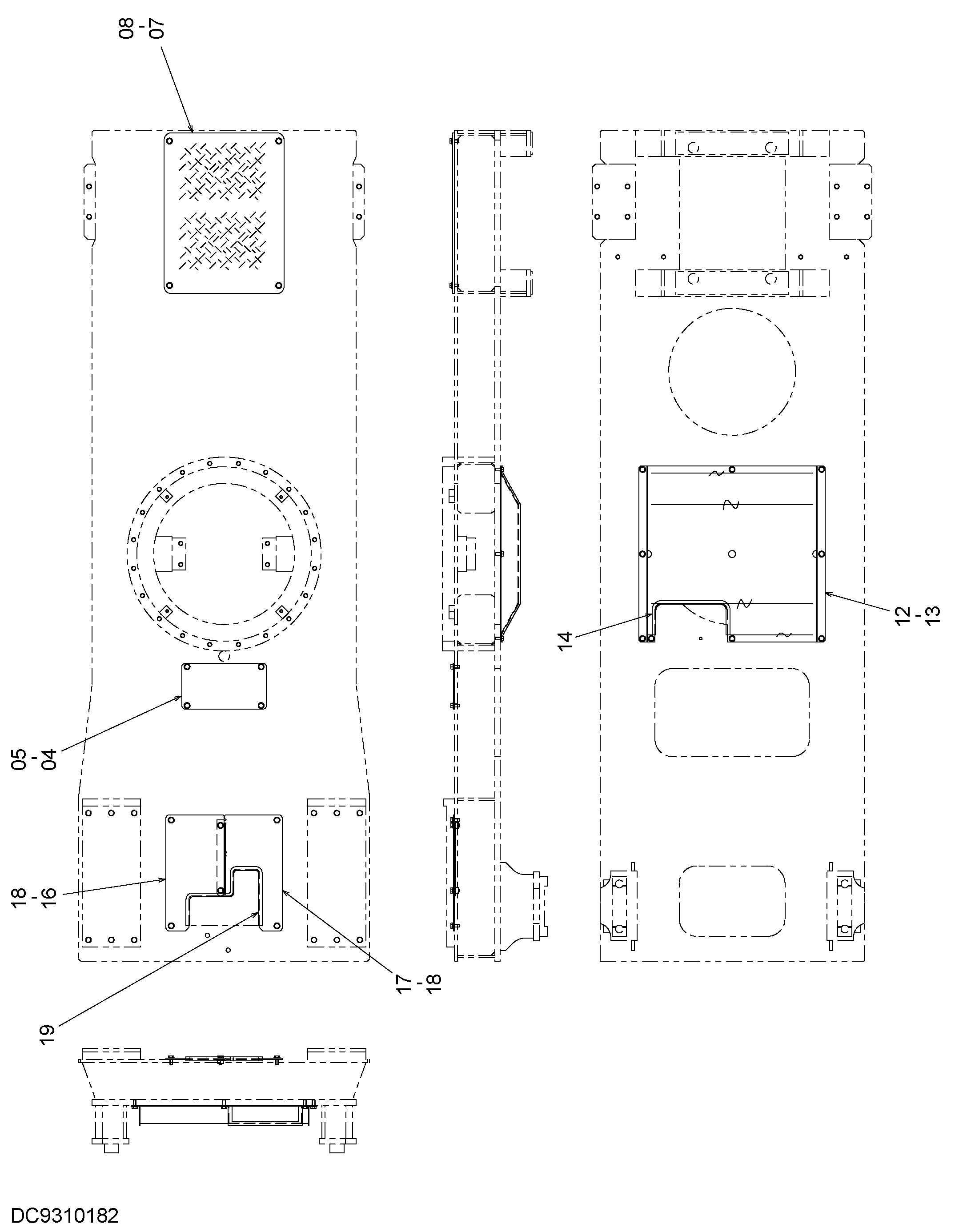

Заводская схема «Шасси крышка» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4707459 | Крышка | 1 |
| 05 | J260820 | Болт с шайбой | 4 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | YA00000452 | Крышка | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 12 | 8120117 | Крышка | 1 |
| 13 | J260820 | Болт с шайбой | 9 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4708912 | Уплотнительная окантовка | 1 |
| 16 | YA00000641 | Крышка | 1 |
| 17 | YA40000444 | Крышка | 1 |
| 18 | J260820 | Болт с шайбой | 6 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4708912 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
