Дополнительный трубопроводы (стрела) — HITACHI ZX40WM-3D

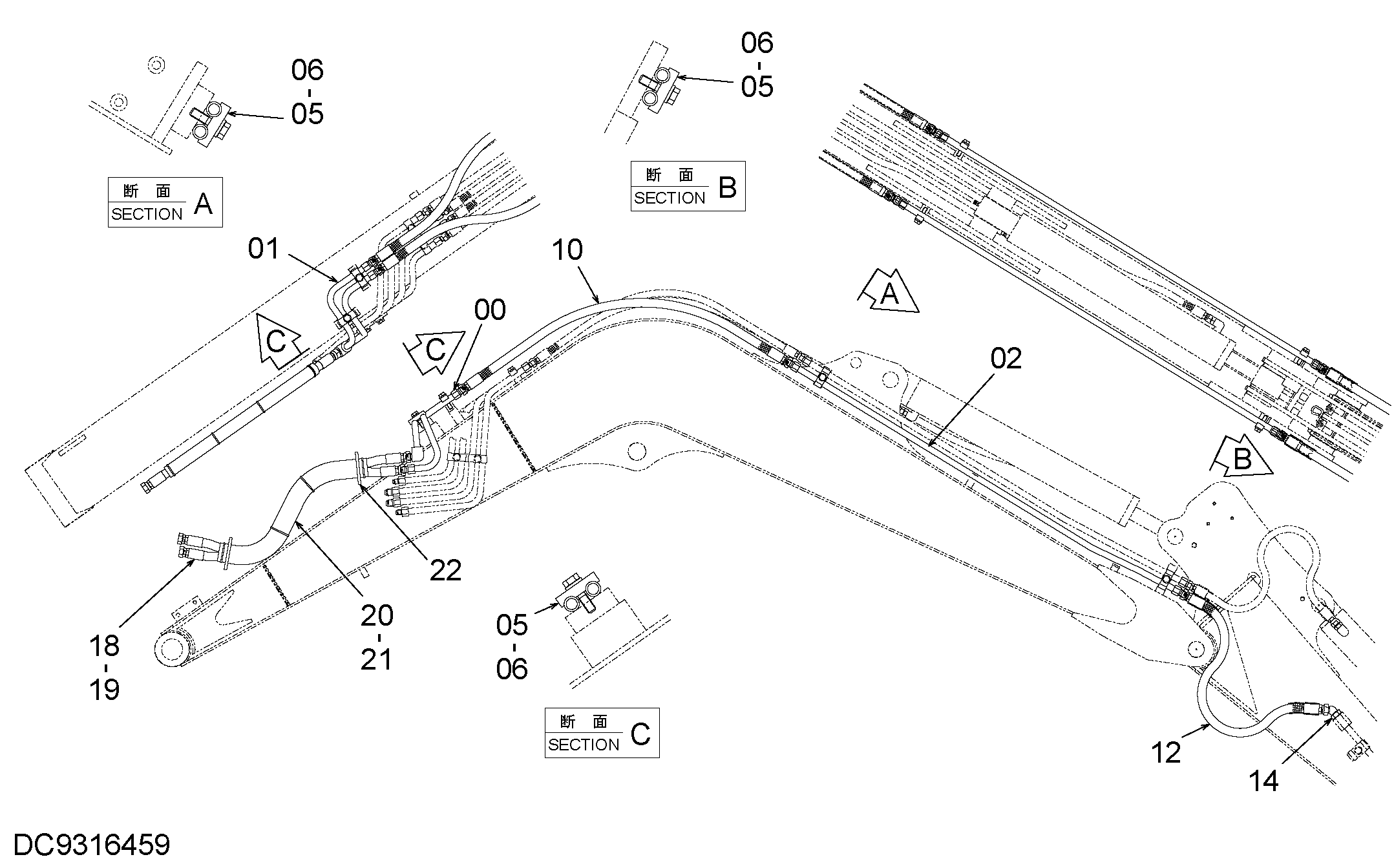

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122429 | Трубка | 1 |
| 01 | 8122430 | Трубка | 1 |
| 02 | 8122435 | Трубка | 2 |
| 05 | 4633950 | Хомут трубки | 6 |
| 06 | J271040 | Болт с шайбой | 6 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | 4716049 | Шланг | 2 |
| 12 | 4716050 | Шланг | 2 |
| 14 | A852244 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4652972 | Шланг | 1 |
| 19 | 4652973 | Шланг | 1 |
| 20 | 4489566 | Защита шланга | 2 |
| 21 | 4326365 | Ленточный зажим | 4 |
| 22 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
