Рулевое управление трубопроводы (1) — HITACHI ZX40WM-3D

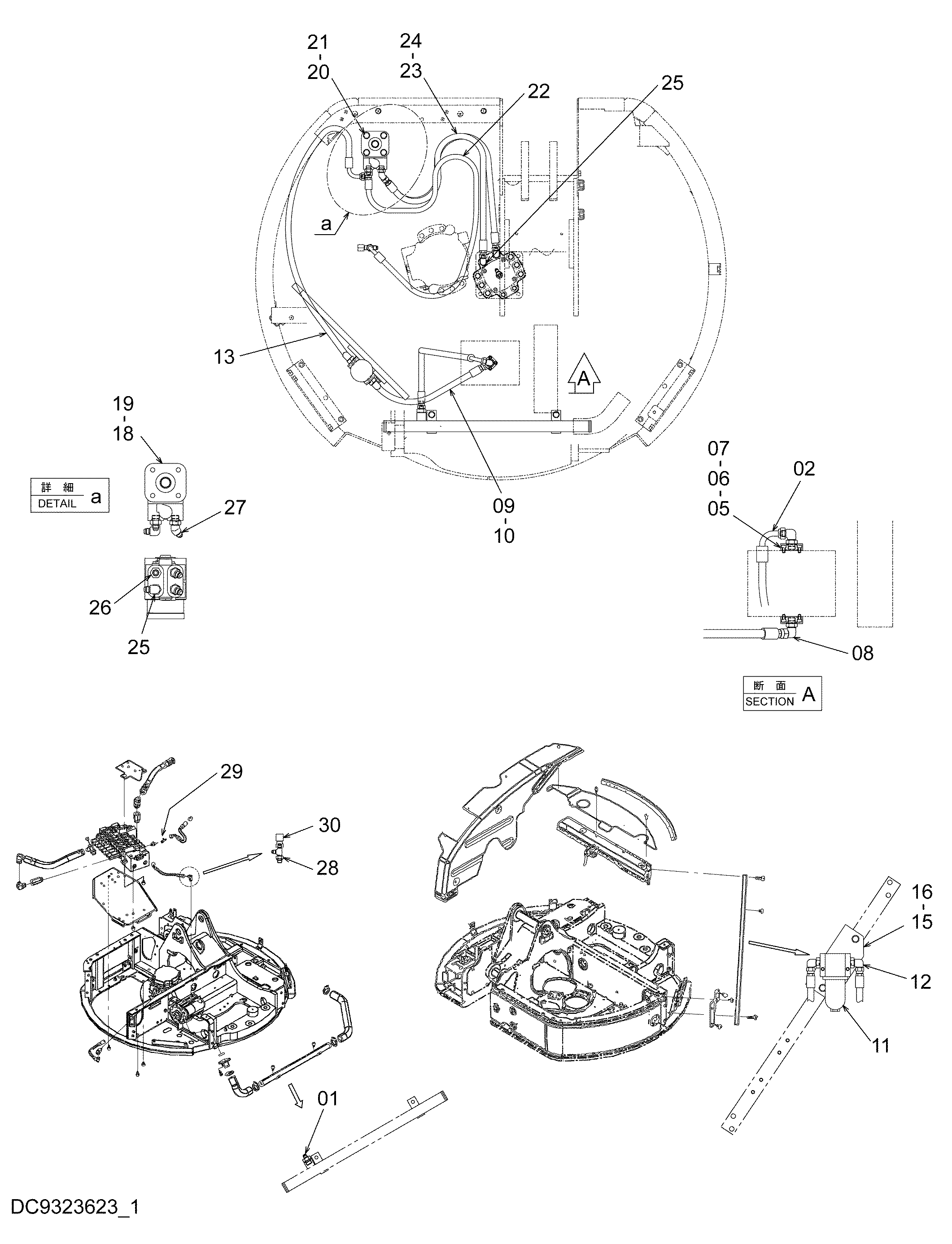

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852143 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4261544 | Шланг | 1 |
| 05 | 4699623 | Фланец | 2 |
| 06 | 4509181 | Уплотнительное кольцо | 2 |
| 07 | J780612 | Болт с внутренним шестигранником | 8 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4649201 | Шланг | 1 |
| 10 | 4489566 | Защита шланга | 1 |
| 11 | 4264482 | Фильтр линия | 1 |
| 12 | A852343 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4360025 | Шланг | 1 |
| 15 | 4710412 | Пластина | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4403256 | Клапан рулевого управления | 1 |
| 19 | 4231770 | Предохранительный клапан | 1 |
| 20 | 19H2552 | Болт | 4 |
| 21 | J21383 | Пружинная шайба | 4 |
| 22 | 4651404 | Шланг | 1 |
| 23 | 4305229 | Шланг | 1 |
| 24 | 4360043 | Шланг | 1 |
| 25 | A852333 | Угловой штуцер | 3 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852233 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4246672 | Соединительный штуцер | 1 |
| 30 | 4177307 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
