CANOPY (FLOOR) BLADE LEVER (2) — HITACHI ZX40WM-3D

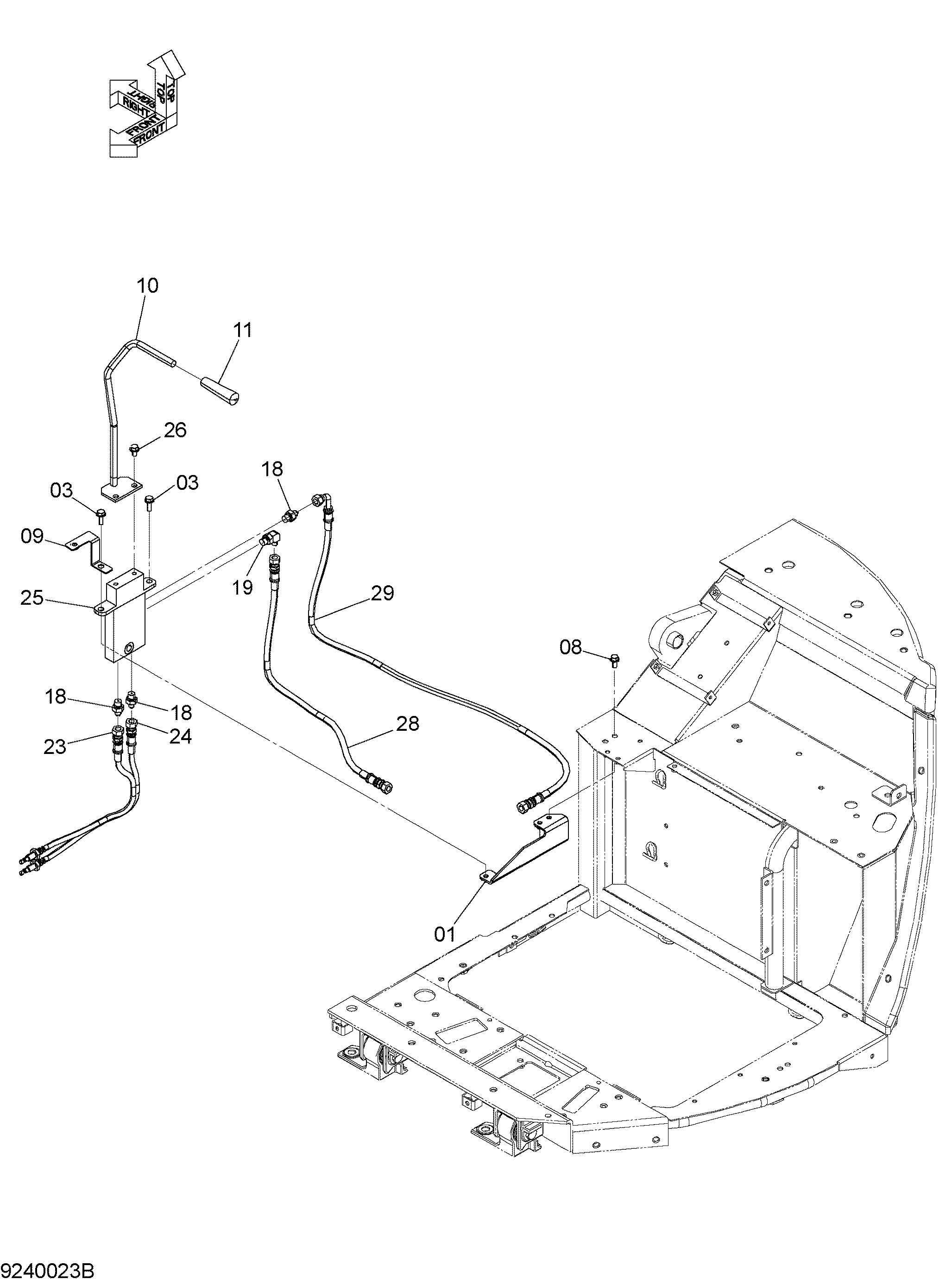

Заводская схема «CANOPY (FLOOR) BLADE LEVER (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102017 | Кронштейн | 1 |
| 03 | J260825 | Болт с шайбой | 2 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 9764962 | Кронштейн | 1 |
| 10 | 8103142 | Рычаг | 1 |
| 11 | 4363754 | Рукоятка | 1 |
| 18 | A852122 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4646947 | Шланг | 1 |
| 24 | 4646948 | Шланг | 1 |
| 25 | 4719817 | Пилотный клапан | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4668997 | Пластиковый шланг | 1 |
| 29 | 4668998 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
