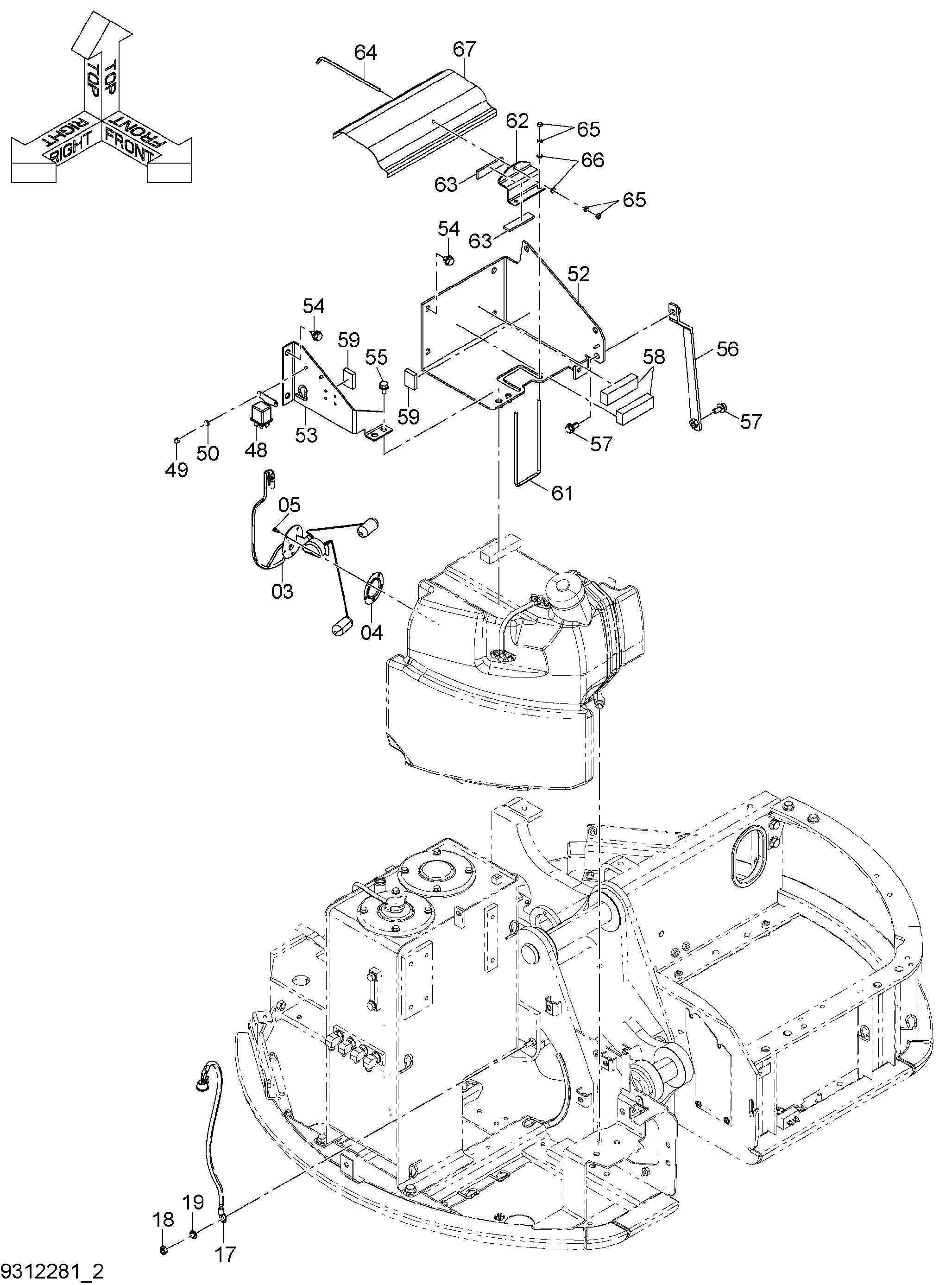

Электрическая система электрооборудование (1-2) — HITACHI ZX40WM-3D
Заводская схема «Электрическая система электрооборудование (1-2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4643407 | Поплавок | 1 |
| 04 | 4376524 | Манжета | 1 |
| 05 | 4382035 | Винт | 5 |
| 17 | 4646116 | Трос батт. | 1 |
| 18 | J950010 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 48 | 4626352 | Реле | 1 |
| 49 | 4699622 | Гайка колпачок | 2 |
| 50 | A590106 | Плоская шайба | 2 |
| 52 | 7048517 | Кронштейн | 1 |
| 53 | 8121065 | Кронштейн | 1 |
| 54 | J271016 | Болт с шайбой | 6 |
| 54A | J901016 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J271020 | Болт с шайбой | 2 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 8096935 | Стойка | 1 |
| 57 | J271025 | Болт с шайбой | 2 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4448213 | Резиновая прокладка | 2 |
| 59 | 4627831 | Сиденье резиновый | 2 |
| 61 | 4609896 | Шток | 1 |
| 62 | 4600520 | Кронштейн | 1 |
| 63 | 4420297 | Резиновая прокладка | 2 |
| 64 | 4610582 | Болт | 1 |
| 65 | M500605 | Гайка | 6 |
| 66 | A590106 | Плоская шайба | 3 |
| 67 | 4642743 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
