Гидроцилиндр ковша — HITACHI ZX40WM-3D

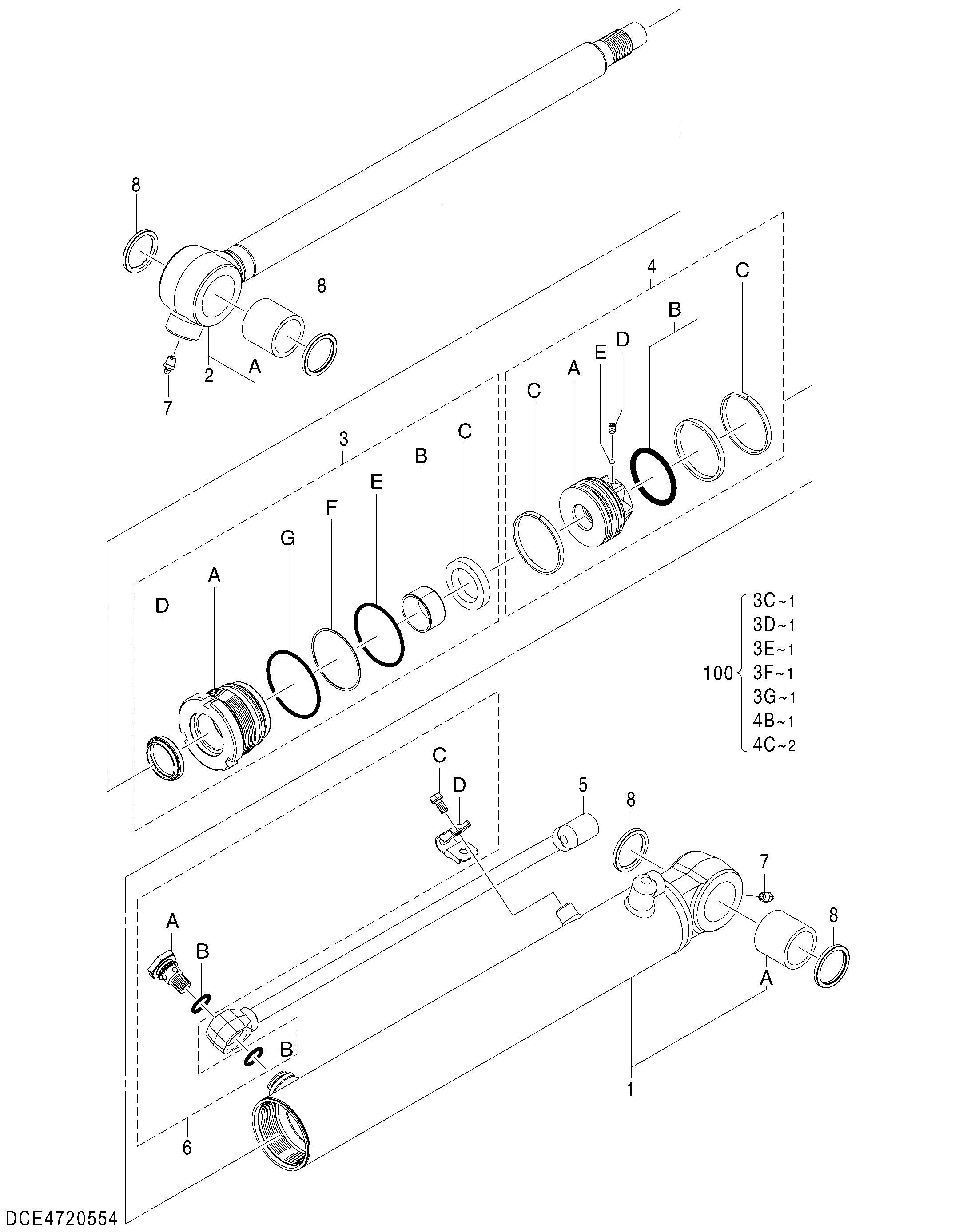

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4720554 | Гидроцилиндр ковша | 1 | |
| 1 | XB00002967 | Труба гидроцилиндра | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | 1247202 | Шток писутон | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 0948111 | Головка гидроцилиндра | 1 |
| 3A | 0948112 | Головка гидроцилиндра | 1 |
| 3B | 1153502 | Втулка | 1 |
| 3C | 0481202 | U-образная манжета | 1 |
| 3D | 0658606 | Грязесъёмное кольцо | 1 |
| 3E | 0658607 | Уплотнительное кольцо | 1 |
| 3F | XB00002160 | Опорное кольцо | 1 |
| 3G | 0656707 | Уплотнительное кольцо | 1 |
| 4 | 0892007 | Поршень | 1 |
| 4A | 0892010 | Поршень | 1 |
| 4B | 0495007 | Кольцо уплотнение в сборе | 1 |
| 4C | 1102802 | Направляющее кольцо | 2 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 5 | XB00002968 | Трубка | 1 |
| 6 | 0986610 | Пробка | 1 |
| 6A | 0986611 | Пробка | 1 |
| 6B | 0986612 | Уплотнительное кольцо | 2 |
| 6C | XB00002969 | Болт | 1 |
| 6D | 0986614 | Хомут | 1 |
| 7 | 1203312 | Пресс-маслёнка | 2 |
| 8 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4614062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
