Гидроцилиндр трубопроводы — HITACHI ZX40WM-3D

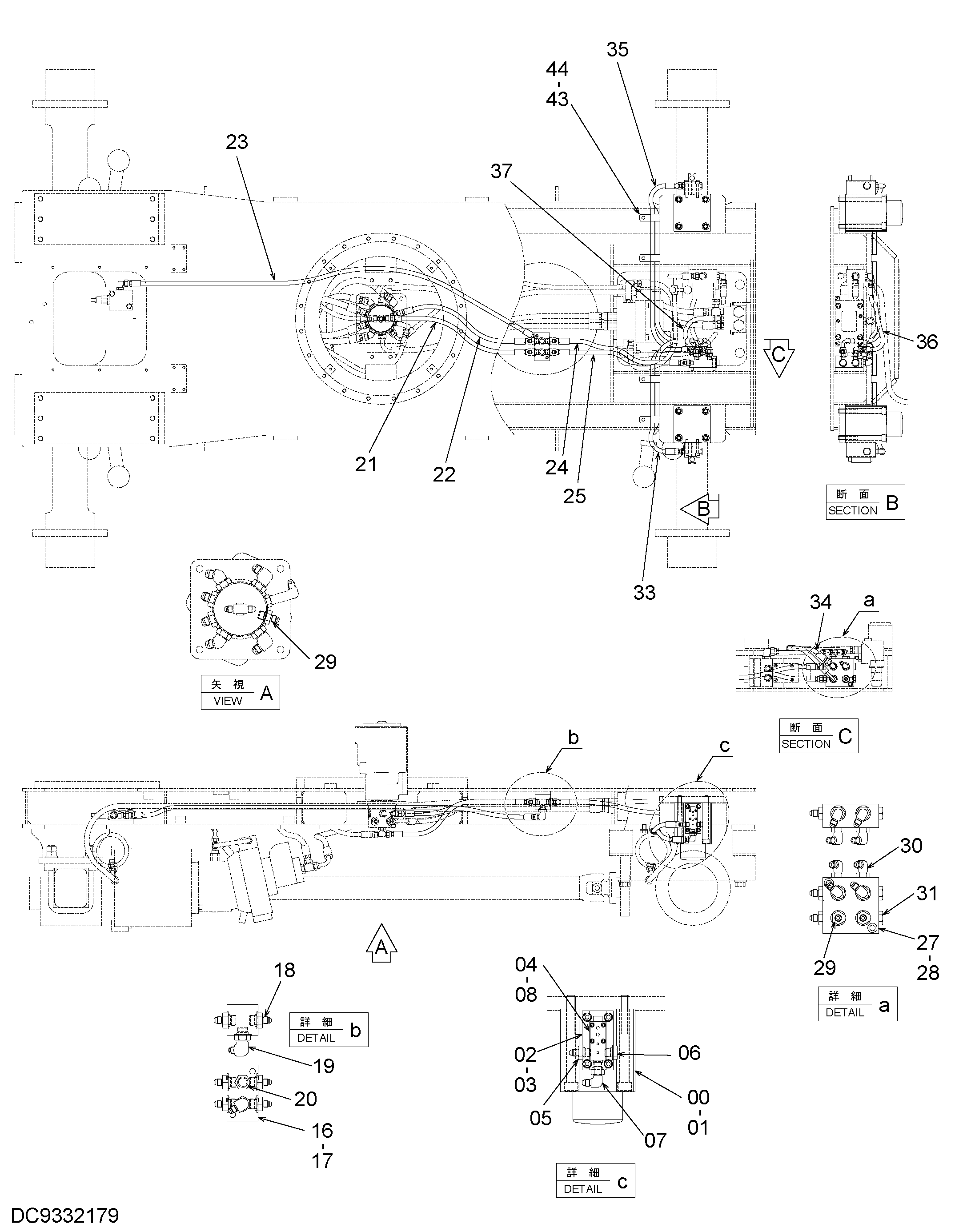

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60002015 | Гидроцилиндр. гидроцилиндр | 2 |
| 01 | M341403 | Болт с внутренним шестигранником | 8 |
| 02 | YA00003017 | Блок | 2 |
| 03 | J780845 | Болт с внутренним шестигранником | 8 |
| 04 | YA00000642 | Клапан | 2 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A885002 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4506409 | Уплотнительное кольцо | 2 |
| 16 | 4707050 | Блок | 1 |
| 17 | J780845 | Болт с внутренним шестигранником | 2 |
| 18 | A852132 | Адаптер | 4 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852332 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885003 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4437282 | Шланг | 1 |
| 22 | 4442331 | Шланг | 1 |
| 23 | 4665731 | Шланг | 1 |
| 24 | 4675665 | Шланг | 1 |
| 25 | 4674828 | Шланг | 1 |
| 27 | 3120315 | Блок | 1 |
| 28 | J780840 | Болт с внутренним шестигранником | 2 |
| 29 | A852122 | Адаптер | 5 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852322 | Угловой штуцер | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A885002 | Пробка | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4436298 | Шланг | 1 |
| 34 | 4436352 | Шланг | 1 |
| 35 | 4482932 | Шланг | 1 |
| 36 | 4704679 | Шланг | 1 |
| 37 | 4458098 | Шланг | 1 |
| 43 | 4190292 | Зажим | 4 |
| 44 | J271220 | Болт с шайбой | 4 |
| 44A | J901220 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
