Гидролинии хода — HITACHI ZX40WM-3D

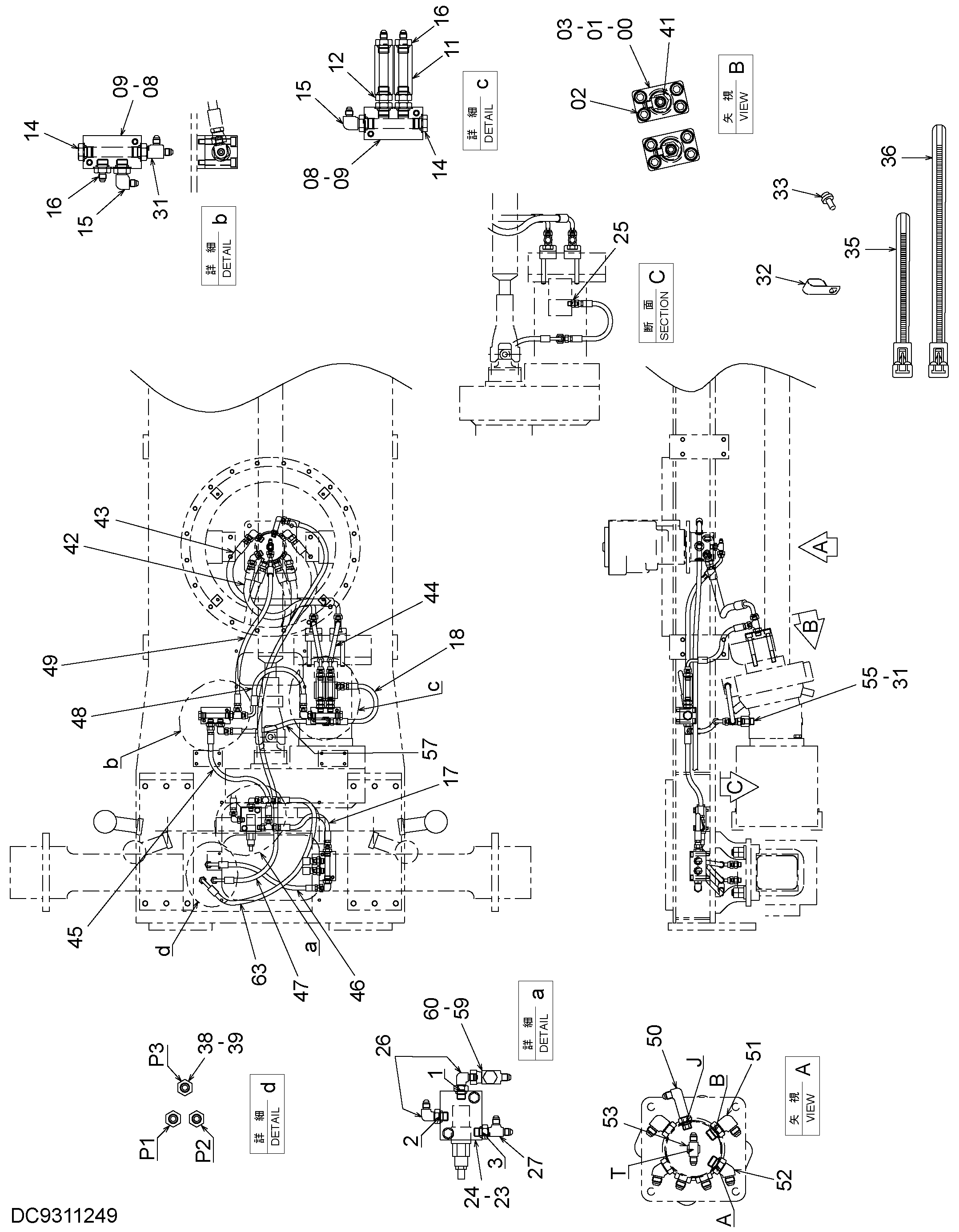

Заводская схема «Гидролинии хода» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4707455 | Фланец | 2 |
| 01 | 966993 | Уплотнительное кольцо | 2 |
| 02 | J781220 | Болт с внутренним шестигранником | 2 |
| 03 | J781290 | Болт с внутренним шестигранником | 6 |
| 08 | J780850 | Болт с внутренним шестигранником | 4 |
| 09 | 4707054 | Блок | 2 |
| 11 | 4483049 | Обратный клапан | 2 |
| 12 | 4198472 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 2 |
| 14 | A885003 | Пробка | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852332 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4601658 | Шланг | 1 |
| 18 | 4675815 | Шланг | 1 |
| 23 | 4707055 | Клапан редукинг | 1 |
| 24 | J260840 | Болт с шайбой | 2 |
| 24A | J900840 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | A852122 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4269617 | Тройник | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4190282 | Зажим | 8 |
| 33 | J271220 | Болт с шайбой | 4 |
| 33A | J901220 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 35 | 4055311 | Ленточный зажим | 10 |
| 36 | 4055312 | Ленточный зажим | 10 |
| 38 | 4304748 | Адаптер | 3 |
| 39 | 4506412 | Уплотнительное кольцо | 3 |
| 41 | 4217345 | Тройник | 2 |
| 42 | 4315332 | Шланг | 1 |
| 43 | 4315333 | Шланг | 1 |
| 44 | 4640594 | Шланг | 2 |
| 45 | 4442331 | Шланг | 1 |
| 46 | 4452734 | Шланг | 1 |
| 47 | 4487531 | Шланг | 1 |
| 48 | 4659951 | Шланг | 1 |
| 49 | 4482633 | Шланг | 1 |
| 50 | 4279119 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852333 | Угловой штуцер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | A852233 | Угловой штуцер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4217432 | Тройник | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4263452 | Переходник S | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4659951 | Шланг | 1 |
| 59 | 4398684 | Тройник | 1 |
| 60 | A885002 | Пробка | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4451780 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
