Двигатель радиатор (2) — HITACHI ZX40WM-3D

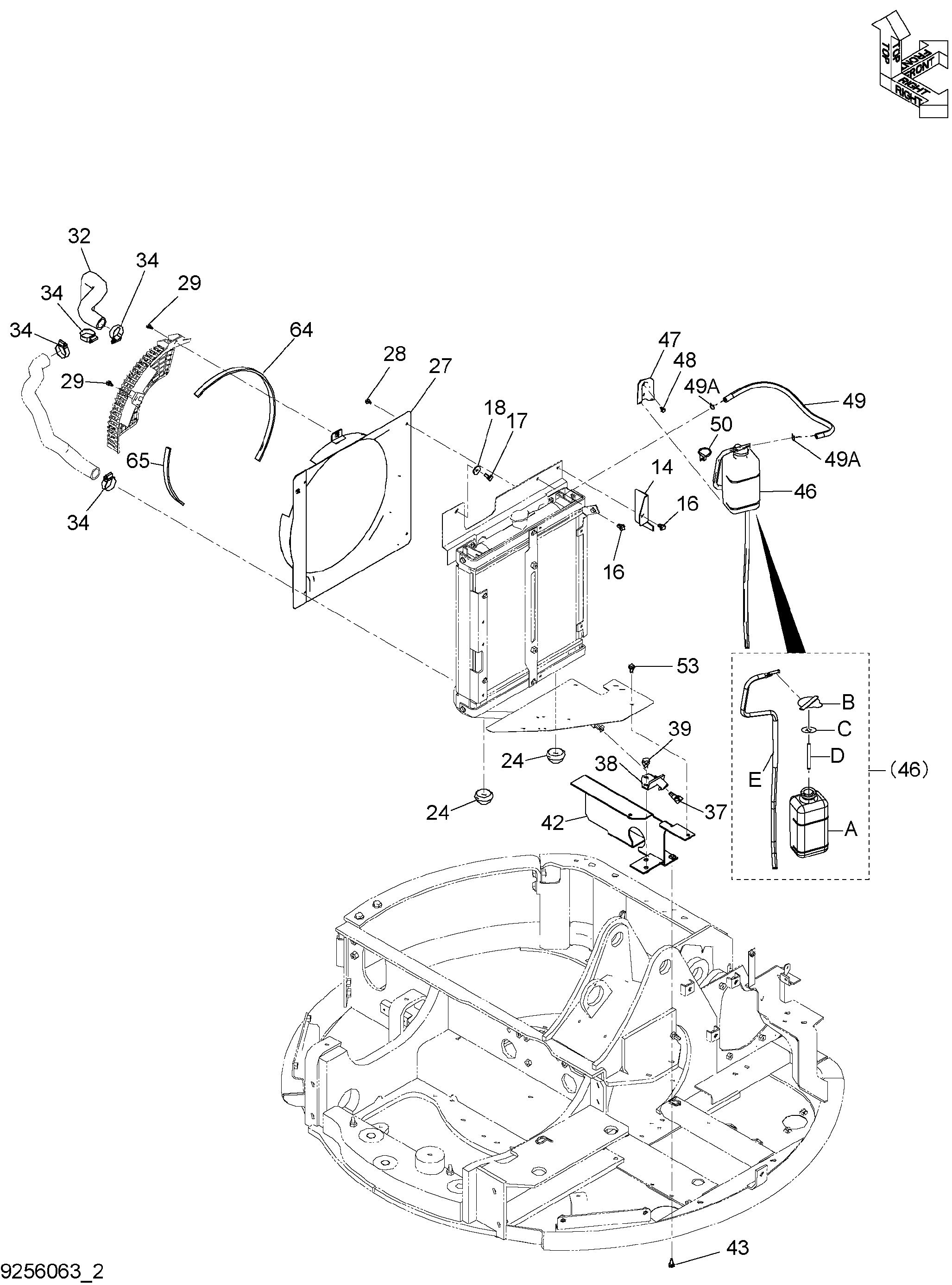

Заводская схема «Двигатель радиатор (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4634513 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J900820 | Болт | 1 |
| 18 | 4338215 | Шайба | 1 |
| 24 | 4612596 | Резиновая подушка | 2 |
| 27 | 6023978 | Кожух | 1 |
| 28 | J260612 | Болт с шайбой | 4 |
| 28A | J900612 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | J260614 | Болт с шайбой | 2 |
| 29A | J900614 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 32 | 3099286 | Водяной шланг | 1 |
| 34 | 4505243 | Хомут шланга | 4 |
| 37 | 4401687 | Кран | 1 |
| 38 | 4401686 | Кран | 1 |
| 39 | J271020 | Болт с шайбой | 2 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 8107778 | Кронштейн | 1 |
| 43 | J260820 | Болт с шайбой | 2 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 46 | 4450854 | Бак воды | 1 |
| 46A | 4397682 | Бак воды | 1 |
| 46B | 4397683 | Колпачок | 1 |
| 46C | 4398054 | Манжета | 1 |
| 46D | 4398055 | Резиновый шланг | 1 |
| 46E | 4690118 | Водяной шланг | 1 |
| 47 | 4367147 | Пластина | 1 |
| 48 | J260616 | Болт с шайбой | 2 |
| 48A | J900616 | Болт | 1 |
| 48B | A590106 | Плоская шайба | 1 |
| 49 | 4447550 | Водяной шланг | 1 |
| 49A | 4397686 | Хомут | 2 |
| 50 | 4055311 | Ленточный зажим | 1 |
| 53 | J260820 | Болт с шайбой | 3 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 64 | 4635300 | Резиновая прокладка | 1 |
| 65 | 4639259 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
