Каталог запчастей HITACHI
Гидроцилиндр стрелы — HITACHI ZX40WM-3D

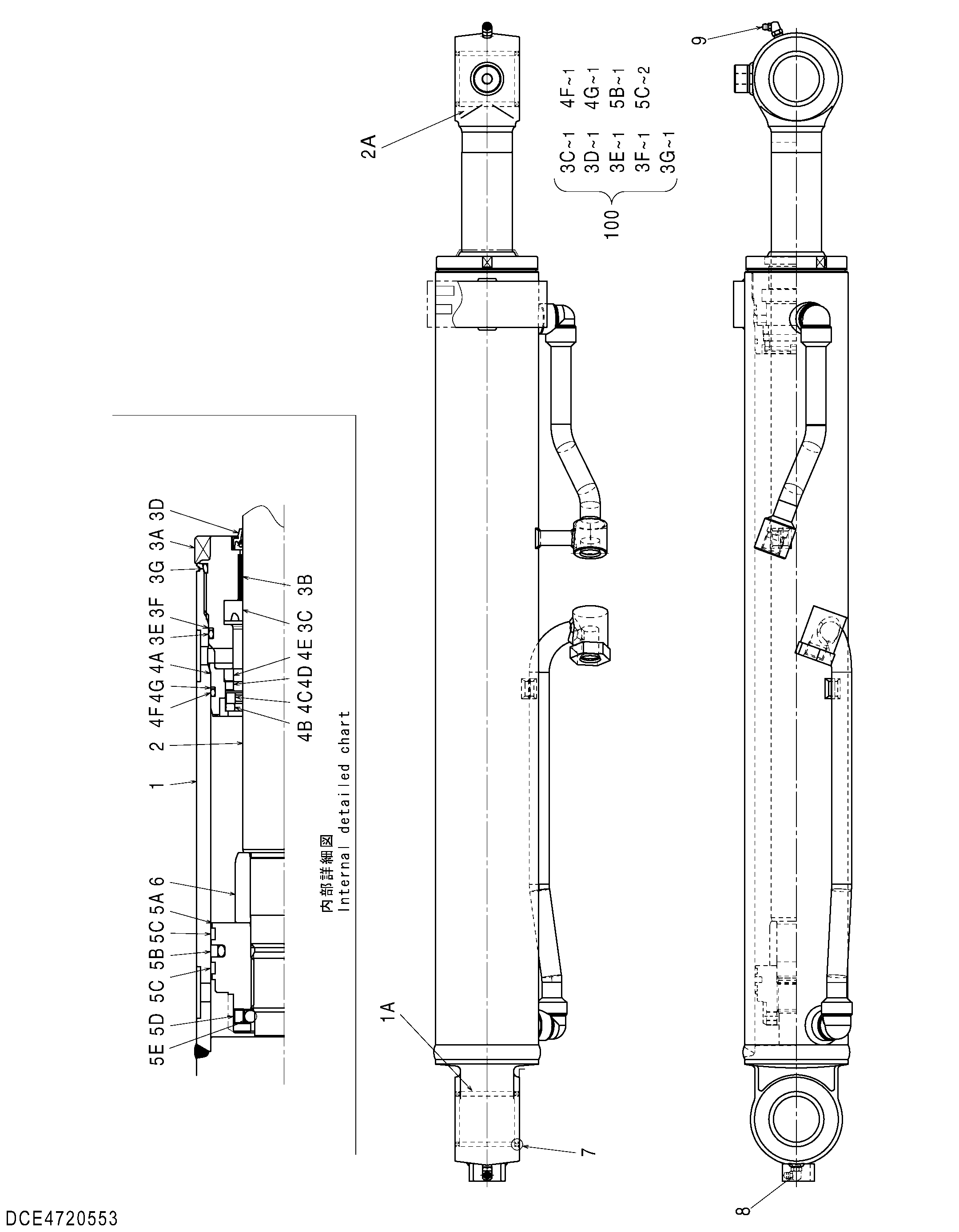

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4720553 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00002532 | Труба гидроцилиндра | 1 |
| 1A | 4353819 | Втулка | 1 |
| 2 | XB00002544 | Шток поршня | 1 |
| 2A | 4353819 | Втулка | 1 |
| 3 | XB00002548 | Головка гидроцилиндра | 1 |
| 3A | XB00002549 | Головка гидроцилиндра | 1 |
| 3B | XB00002550 | Втулка | 1 |
| 3C | 1191907 | U-образная манжета | 1 |
| 3D | 0662802 | Грязесъёмное кольцо | 1 |
| 3E | 0654206 | Уплотнительное кольцо | 1 |
| 3F | 0892105 | Опорное кольцо | 1 |
| 3G | 0663104 | Уплотнительное кольцо | 1 |
| 4 | XB00002551 | Держатель | 1 |
| 4A | XB00002552 | Держатель | 1 |
| 4B | 0891609 | Проставка | 1 |
| 4C | 0891610 | Уплотнение амортизатор | 1 |
| 4D | 0891611 | Втулка | 1 |
| 4E | XB00002553 | Втулка | 1 |
| 4F | 0654206 | Уплотнительное кольцо | 1 |
| 4G | XB00002554 | Опорное кольцо | 1 |
| 5 | 0992503 | Поршень | 1 |
| 5A | 0992504 | Поршень | 1 |
| 5B | 0478718 | Уплотнительное кольцо | 1 |
| 5C | 1103202 | Направляющее кольцо | 2 |
| 5D | 0742415 | Установочный винт | 1 |
| 5E | 0992505 | Стальной шарик | 1 |
| 6 | XB00002555 | Амортизирующий подшипник | 1 |
| 7 | 0478722 | Пылезащитное уплотнение | 4 |
| 8 | 1214903 | Пресс-маслёнка | 1 |
| 9 | 1195204 | Пресс-маслёнка | 1 |
| 100 | XB00002557 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
