CANOPY (FLOOR) FLOOR PARTS (1) — HITACHI ZX40WM-3D

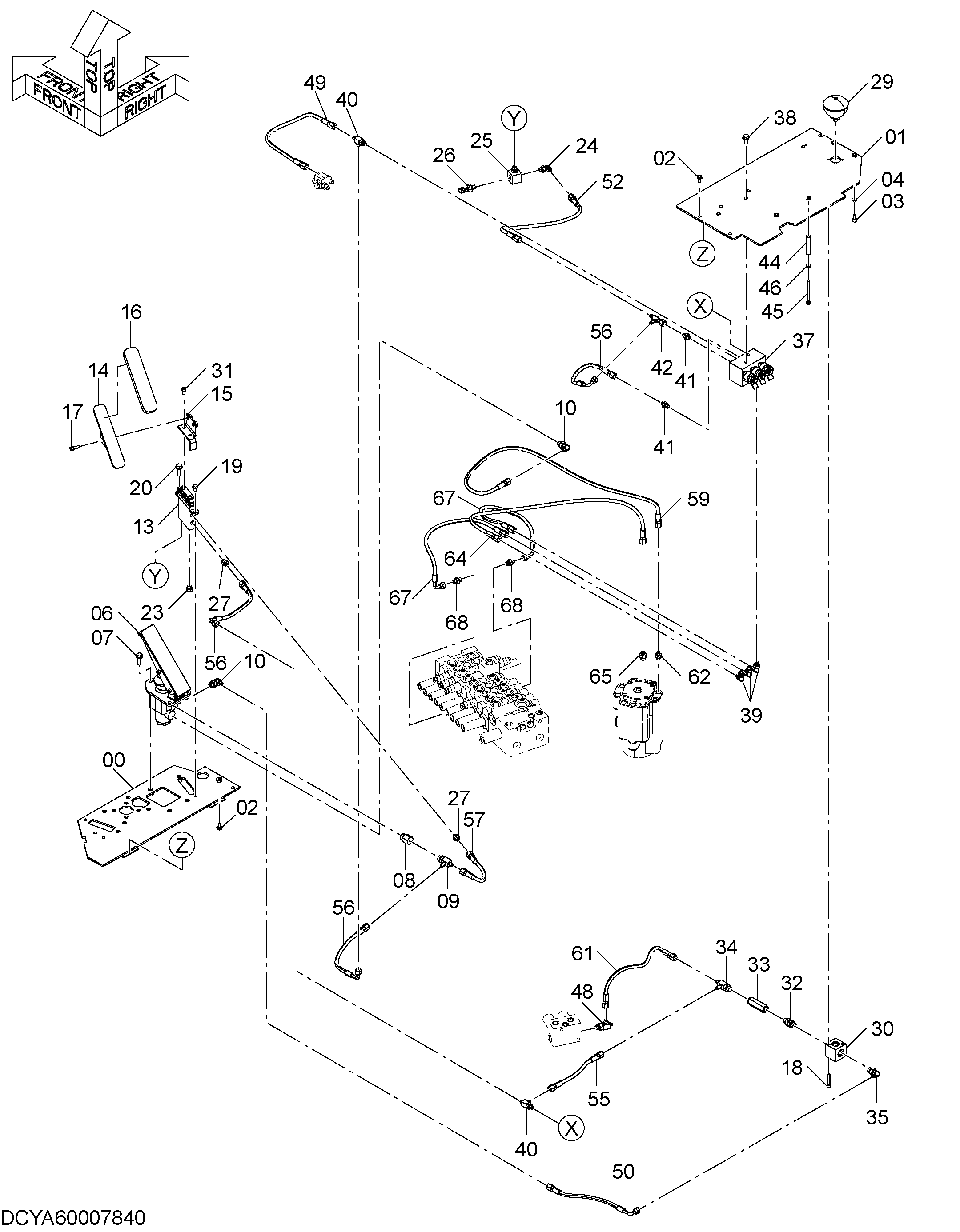

Заводская схема «CANOPY (FLOOR) FLOOR PARTS (1)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056815 | Пол | 1 |
| 01 | 8120679 | Пол | 1 |
| 02 | J260820 | Болт с шайбой | 3 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J780820 | Болт с внутренним шестигранником | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 06 | 4719580 | Тормозной клапан | 1 |
| 07 | J271035 | Болт с шайбой | 3 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4263452 | Переходник S | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4269617 | Тройник | 1 |
| 10 | A852332 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4465183 | Пилотный клапан | 1 |
| 14 | 9770973 | Педаль аккел. | 1 |
| 15 | 8119836 | Кронштейн | 1 |
| 16 | 4262540 | Крышка | 1 |
| 17 | J780825 | Болт с внутренним шестигранником | 2 |
| 18 | J780845 | Болт с внутренним шестигранником | 2 |
| 19 | J260816 | Болт с шайбой | 1 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J271035 | Болт с шайбой | 1 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | A885002 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852322 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4370902 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4436535 | Датчик давления | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852122 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4719581 | Гидроаккумулятор | 1 |
| 30 | 4707456 | Блок | 1 |
| 31 | J780845 | Болт с внутренним шестигранником | 2 |
| 32 | 4198472 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 2 |
| 33 | 4483049 | Обратный клапан | 1 |
| 34 | 4269617 | Тройник | 1 |
| 35 | A852332 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 9233676 | Электромагнитный клапан | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A852322 | Угловой штуцер | 3 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4203171 | Тройник | 2 |
| 41 | 4474697 | Переходник | 2 |
| 42 | 4252786 | Тройник | 1 |
| 44 | YA00007243 | Проставка | 2 |
| 45 | J900890 | Болт | 2 |
| 46 | A590108 | Плоская шайба | 2 |
| 48 | A852432 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4269793 | Шланг | 1 |
| 50 | 4313239 | Шланг | 1 |
| 52 | 4269794 | Шланг | 1 |
| 55 | 4248680 | Шланг | 1 |
| 56 | 4313238 | Шланг | 3 |
| 57 | 4249350 | Шланг | 1 |
| 59 | 4269795 | Шланг | 1 |
| 61 | 4269799 | Шланг | 1 |
| 62 | A852122 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4269801 | Шланг | 1 |
| 65 | A852132 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4308290 | Шланг | 2 |
| 68 | A852122 | Адаптер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
