Гидравлическая система пилотные гидролинии (1-3) — HITACHI ZX40WM-3D

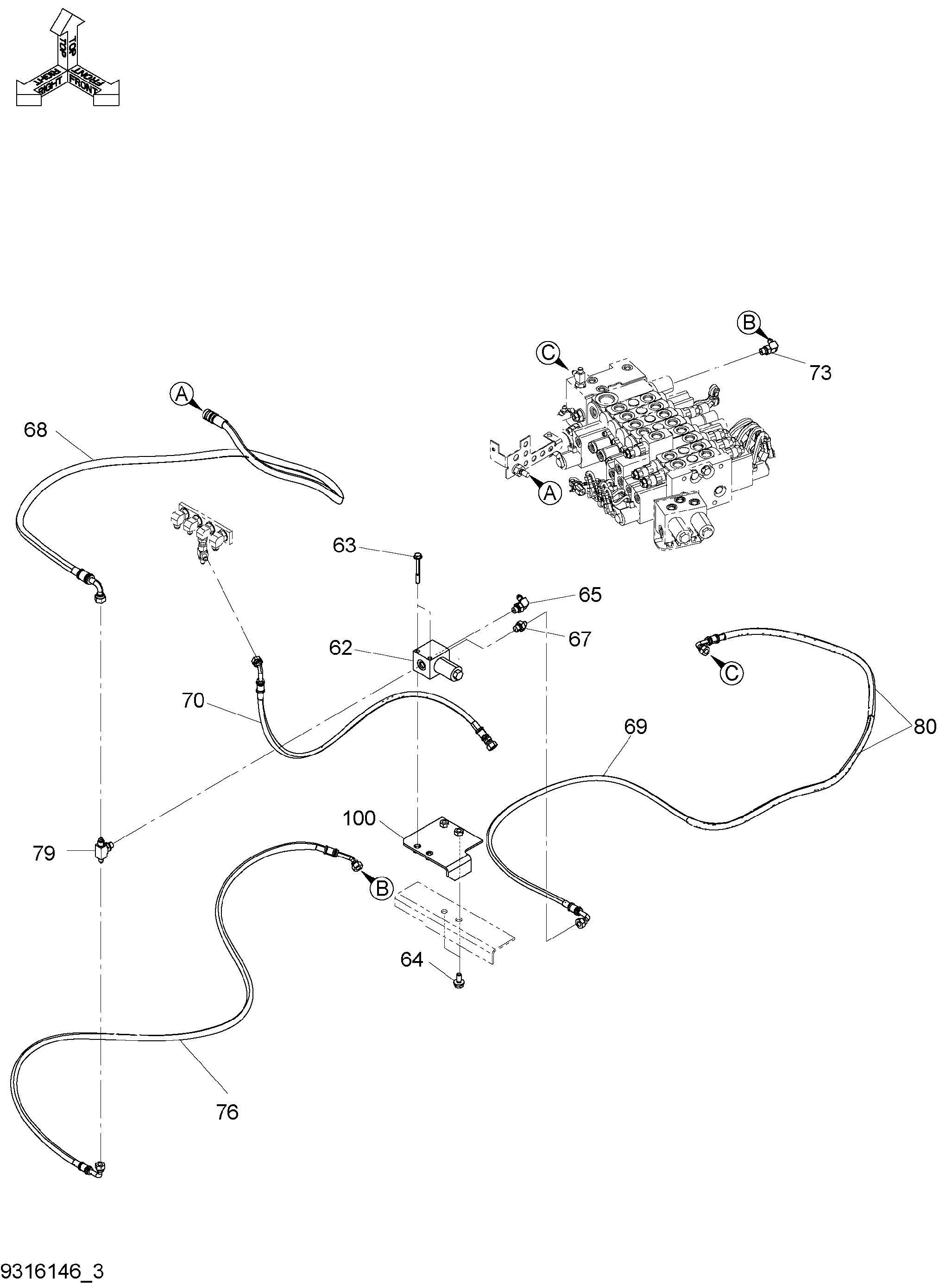

Заводская схема «Гидравлическая система пилотные гидролинии (1-3)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62 | 4614657 | Электромагнитный клапан | 1 |
| 63 | J260870 | Болт с шайбой | 2 |
| 63A | J900870 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 64 | J271025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | A852322 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 67 | A852122 | Адаптер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4715868 | Шланг | 1 |
| 69 | 4715869 | Шланг | 1 |
| 70 | 4715866 | Шланг | 1 |
| 73 | A852322 | Угловой штуцер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4658183 | Шланг | 1 |
| 79 | 4226388 | Тройник | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4327293 | Защитный кожух | 2 |
| 100 | 8122351 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
