Боковой рама детали — HITACHI ZX40WM-3D

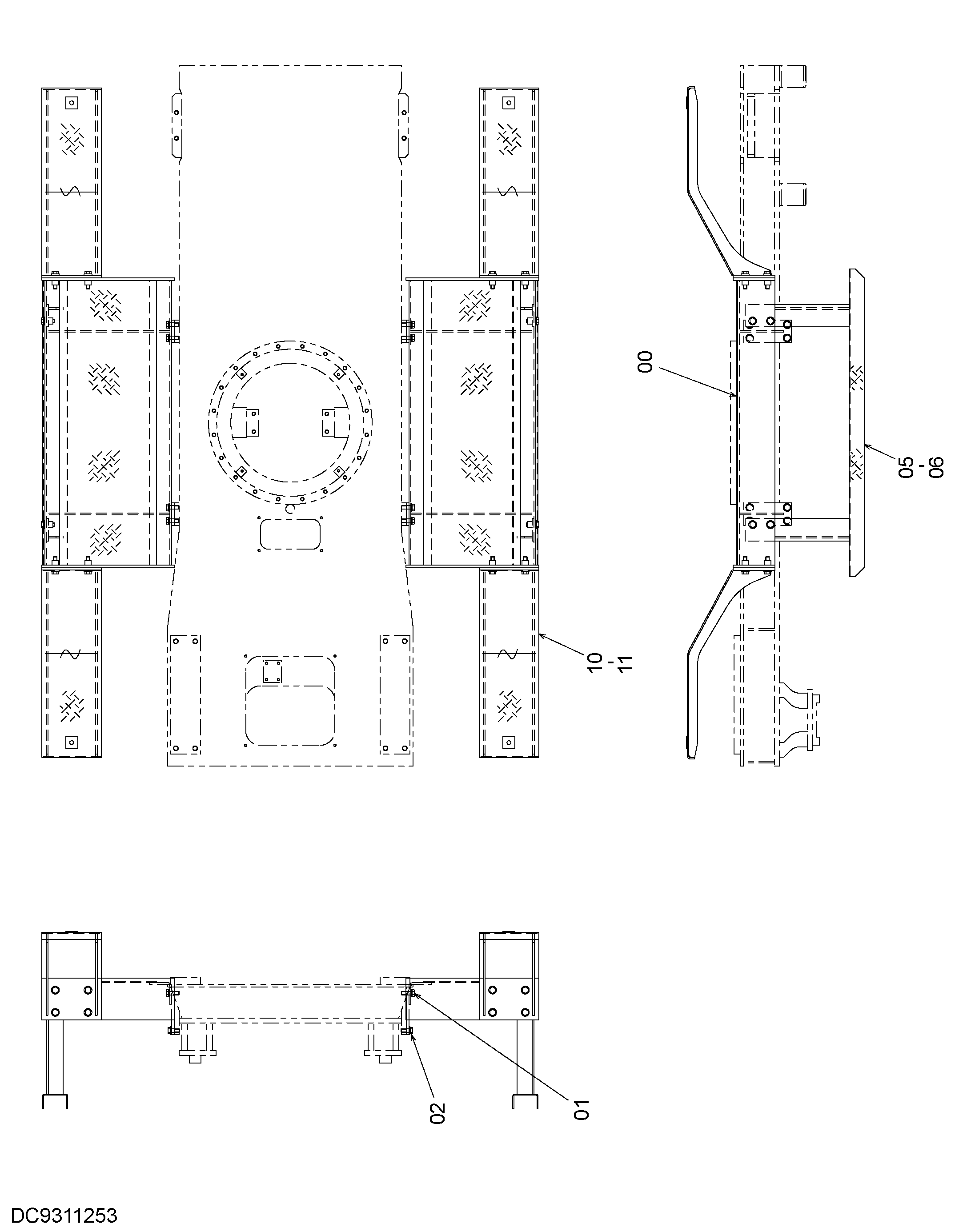

Заводская схема «Боковой рама детали» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058254 | Рама боковой | 2 |
| 01 | J271235 | Болт с шайбой | 8 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J271230 | Болт с шайбой | 8 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 8120850 | Ступень | 2 |
| 06 | J271235 | Болт с шайбой | 8 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 10 | 8120851 | Крыло | 4 |
| 11 | J271250 | Болт с шайбой | 16 |
| 11A | J901250 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
