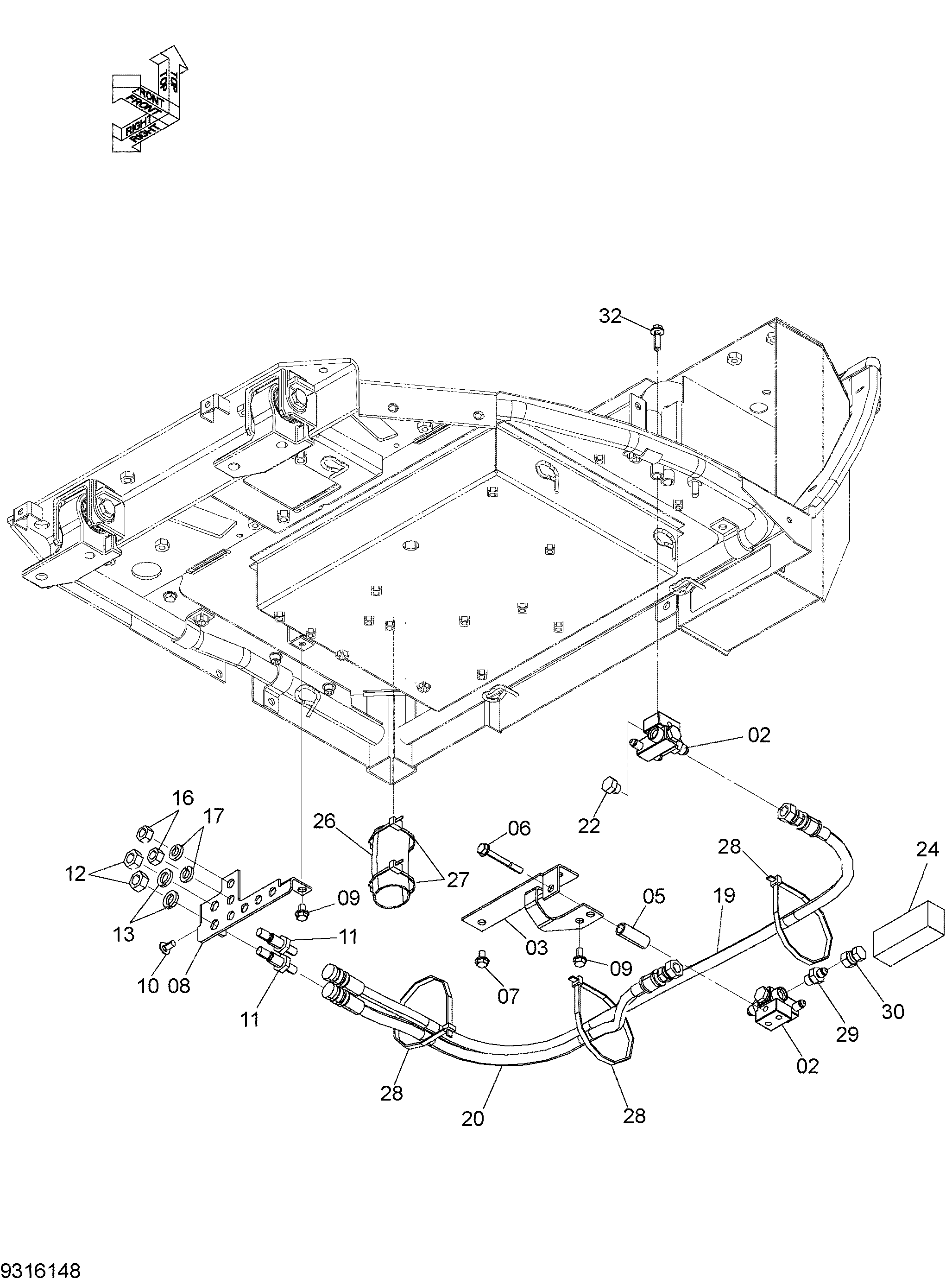

Гидравлическая система пилотные гидролинии (2) — HITACHI ZX40WM-3D
Заводская схема «Гидравлическая система пилотные гидролинии (2)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4715332 | Коллектор | 2 |
| 03 | 8102576 | Кронштейн | 1 |
| 05 | 4643682 | Втулка | 1 |
| 06 | J260870 | Болт с шайбой | 1 |
| 06A | J900870 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260814 | Болт с шайбой | 2 |
| 07A | J900814 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 8097085 | Кронштейн | 1 |
| 09 | J260816 | Болт с шайбой | 3 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J650816 | Винт | 1 |
| 11 | 4409740 | Адаптер | 2 |
| 12 | J950014 | Гайка | 2 |
| 13 | A590914 | Пружинная шайба | 2 |
| 16 | J950012 | Гайка | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 19 | 4643957 | Шланг | 1 |
| 20 | 4643958 | Шланг | 1 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4653476 | Резиновая прокладка | 1 |
| 26 | 4484505 | Сиденье резиновый | 1 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 28 | 4323613 | Ленточный зажим | 3 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4650482 | Пробка унион | 1 |
| 32 | J260830 | Болт с шайбой | 2 |
| 32A | J900830 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
