Гидроцилиндр отвала — HITACHI ZX40WM-3D

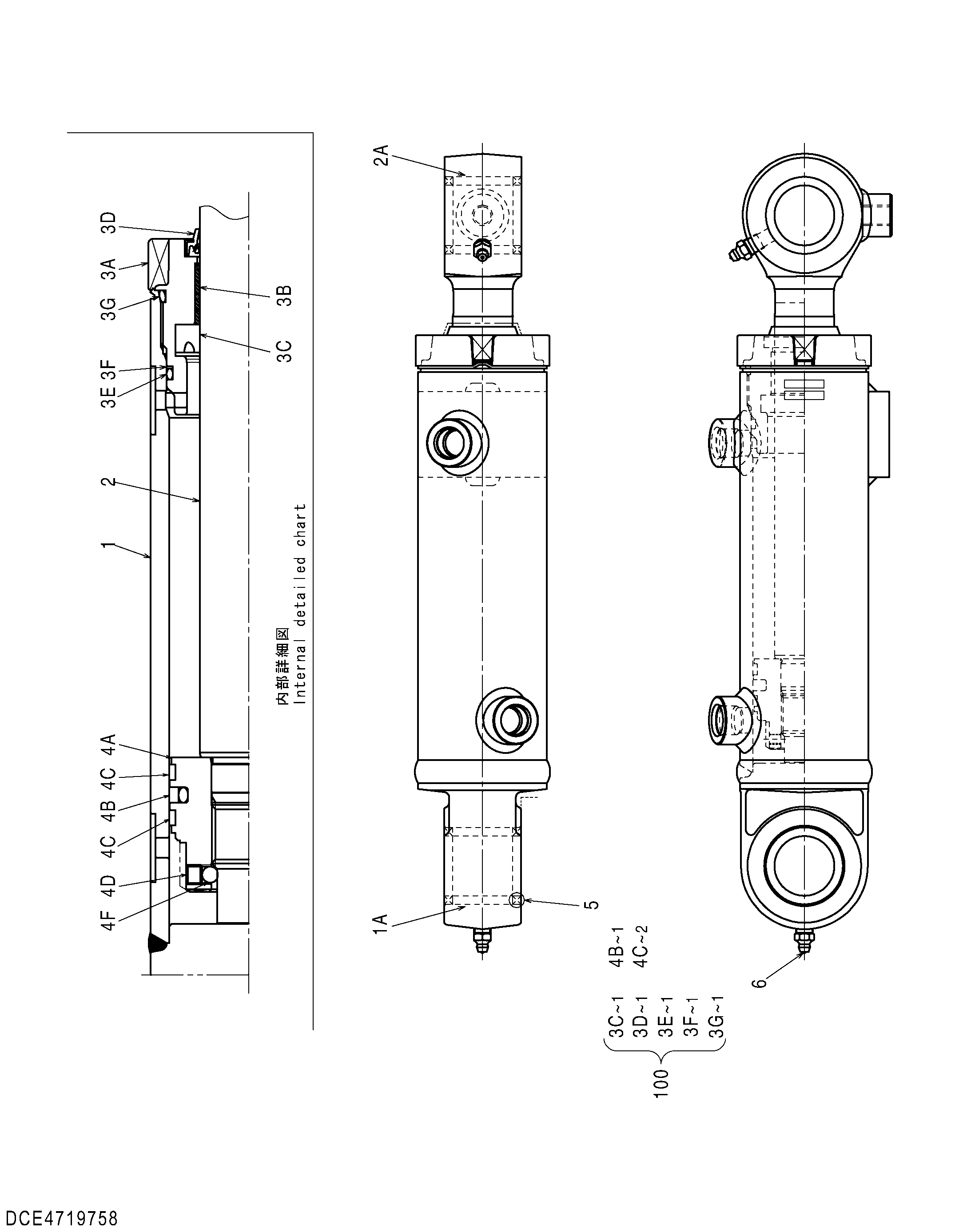

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4719758 | Гидроцилиндр отвала | 1 | |
| 1 | XB00002980 | Труба гидроцилиндра | 1 |
| 1A | 4423773 | Втулка | 1 |
| 2 | XB00002981 | Шток поршня | 1 |
| 2A | 4423773 | Втулка | 1 |
| 3 | XB00000818 | Головка гидроцилиндра | 1 |
| 3A | XB00000819 | Головка гидроцилиндра | 1 |
| 3B | 1153804 | Втулка | 1 |
| 3C | 0652202 | U-образная манжета | 1 |
| 3D | 0736305 | Грязесъёмное кольцо | 1 |
| 3E | 0736306 | Уплотнительное кольцо | 1 |
| 3F | 1121505 | Опорное кольцо | 1 |
| 3G | 0736204 | Уплотнительное кольцо | 1 |
| 4 | 1121506 | Поршень | 1 |
| 4A | 1121507 | Поршень | 1 |
| 4B | 0430815 | Уплотнительное кольцо | 1 |
| 4C | 1121508 | Направляющее кольцо | 2 |
| 4D | 0429918 | Установочный винт | 1 |
| 4E | 0429917 | Стальной шарик | 1 |
| 5 | 4473085 | Пылезащитное уплотнение | 4 |
| 6 | 1203312 | Пресс-маслёнка | 2 |
| 100 | 4667617 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
