Рама, крышка петля — HITACHI ZX40WM-3D

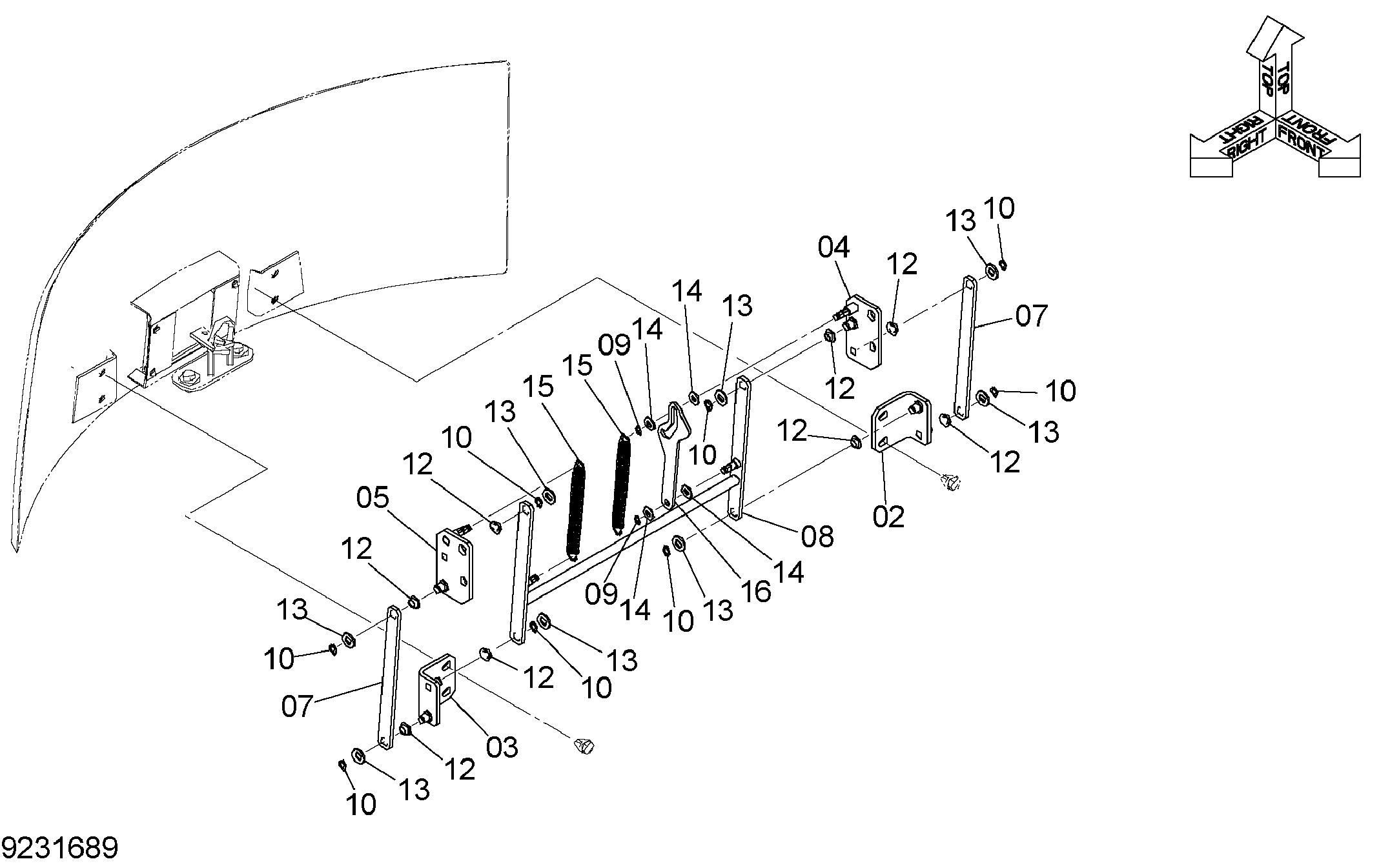

Заводская схема «Рама, крышка петля» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231689 | Петля | 1 | |
| 02 | 9761487 | Кронштейн | 1 |
| 03 | 9761489 | Кронштейн | 1 |
| 04 | 9761488 | Кронштейн | 1 |
| 05 | 9761490 | Кронштейн | 1 |
| 07 | 4610275 | Тяга | 2 |
| 08 | 8095350 | Тяга | 1 |
| 09 | 991334 | Стопорное кольцо | 2 |
| 10 | 991336 | Стопорное кольцо | 8 |
| 12 | 4436408 | Втулка | 8 |
| 13 | A590112 | Плоская шайба | 8 |
| 14 | A590110 | Плоская шайба | 4 |
| 15 | 4627388 | Пружина | 2 |
| 16 | 4632392 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
