Вспомогательный трубопроводы (рукоять) — HITACHI ZX40WM-3D

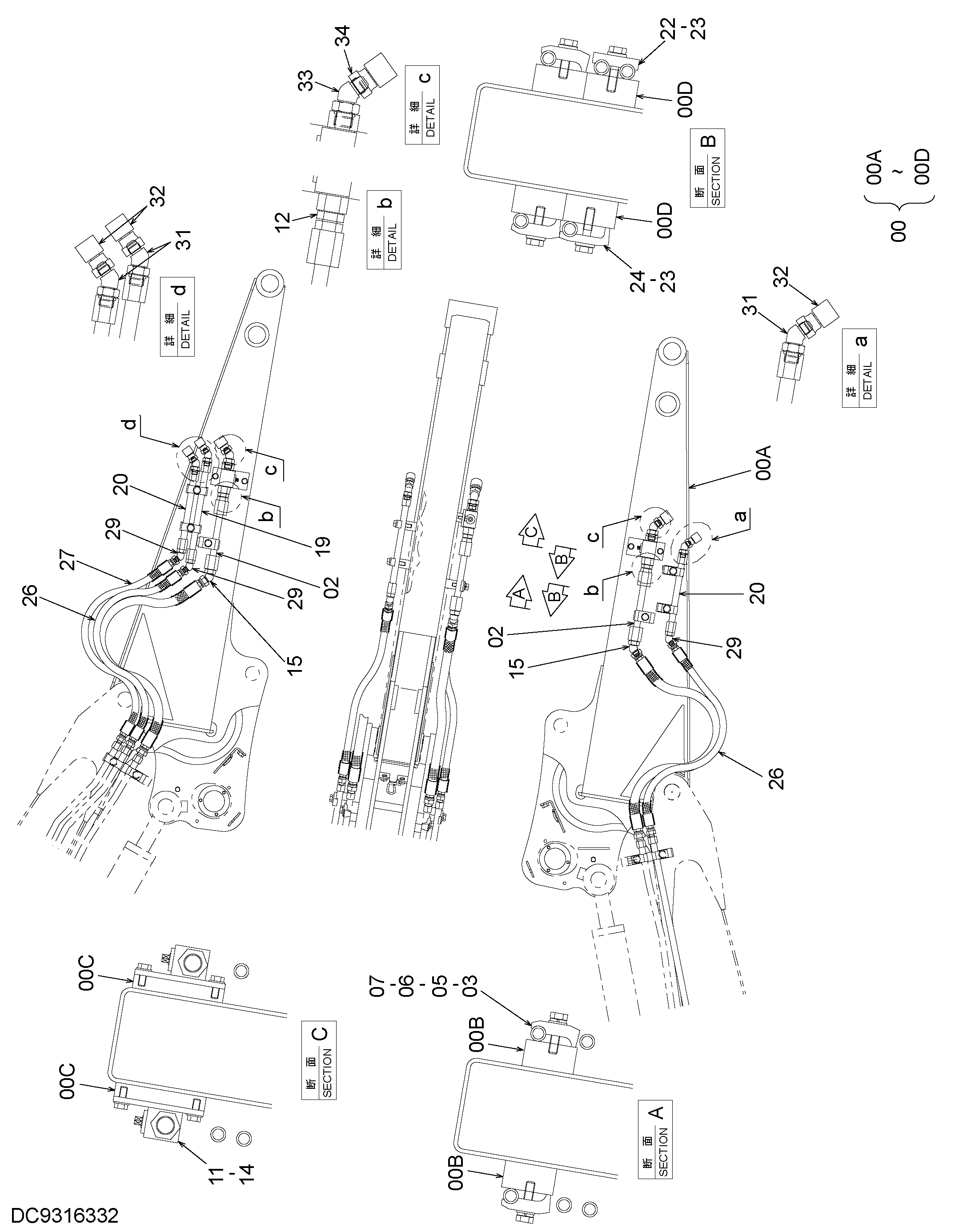

Заводская схема «Вспомогательный трубопроводы (рукоять)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6023938 | Рукоять | 1 |
| 00B | 4643477 | Седло винта | 2 |
| 00C | 4643478 | Седло винта | 2 |
| 00D | 4716430 | Седло винта | 4 |
| 02 | 9763010 | Трубка | 2 |
| 03 | 4190124 | Хомут трубки | 2 |
| 05 | J901040 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 11 | 4631880 | Запорный клапан | 2 |
| 12 | 4276850 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 2 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | A852244 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 9772610 | Трубка | 1 |
| 20 | 9772616 | Трубка | 2 |
| 22 | 4633950 | Хомут трубки | 2 |
| 23 | J271045 | Болт с шайбой | 4 |
| 23A | J901045 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4138227 | Хомут трубки | 2 |
| 26 | 4716045 | Шланг | 2 |
| 27 | 4618360 | Шланг | 1 |
| 29 | A852233 | Угловой штуцер | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852233 | Угловой штуцер | 3 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4223518 | Пробка унион | 3 |
| 33 | A852244 | Угловой штуцер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4223519 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
