Электрическая система электрооборудование (1-3) — HITACHI ZX40WM-3D

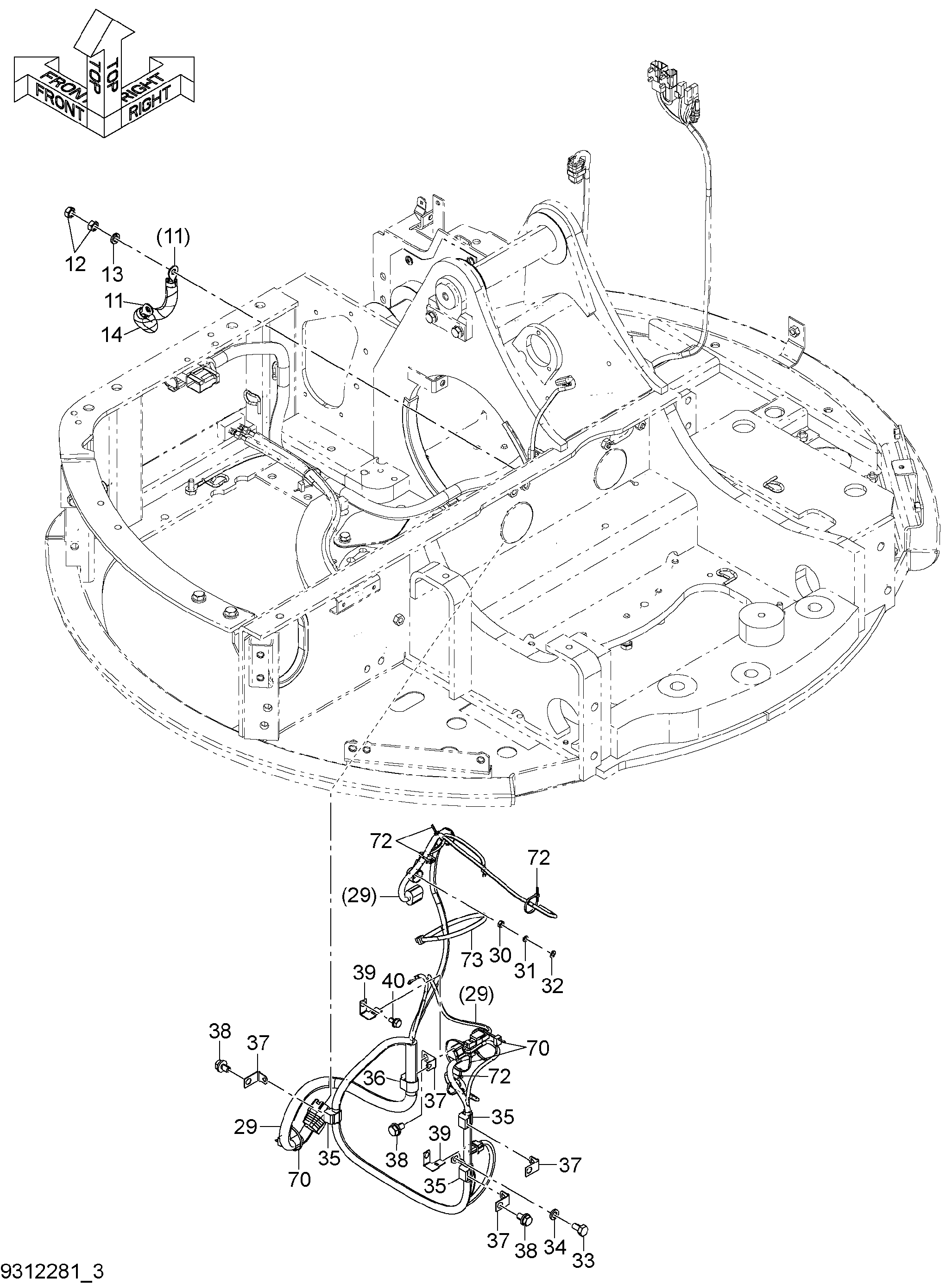

Заводская схема «Электрическая система электрооборудование (1-3)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4666690 | Жгут проводов | 1 |
| 12 | J950010 | Гайка | 2 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | 4691886 | Защита шланга | 1 |
| 29 | 3115149 | Жгут проводов | 1 |
| 30 | M500605 | Гайка | 1 |
| 31 | A590906 | Пружинная шайба | 1 |
| 32 | A590106 | Плоская шайба | 1 |
| 33 | J901020 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 1 |
| 35 | 4686458 | Хомут | 3 |
| 36 | 4686460 | Хомут | 1 |
| 37 | 4687871 | Кронштейн | 4 |
| 38 | J271020 | Болт с шайбой | 3 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4381930 | Кронштейн | 2 |
| 40 | J260816 | Болт с шайбой | 1 |
| 40A | J900816 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 70 | 4055312 | Ленточный зажим | 9 |
| 72 | 4326365 | Ленточный зажим | 4 |
| 73 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
