Гидравлическая система поток производительность селектоп трубопроводы (1) — HITACHI ZX40WM-3D

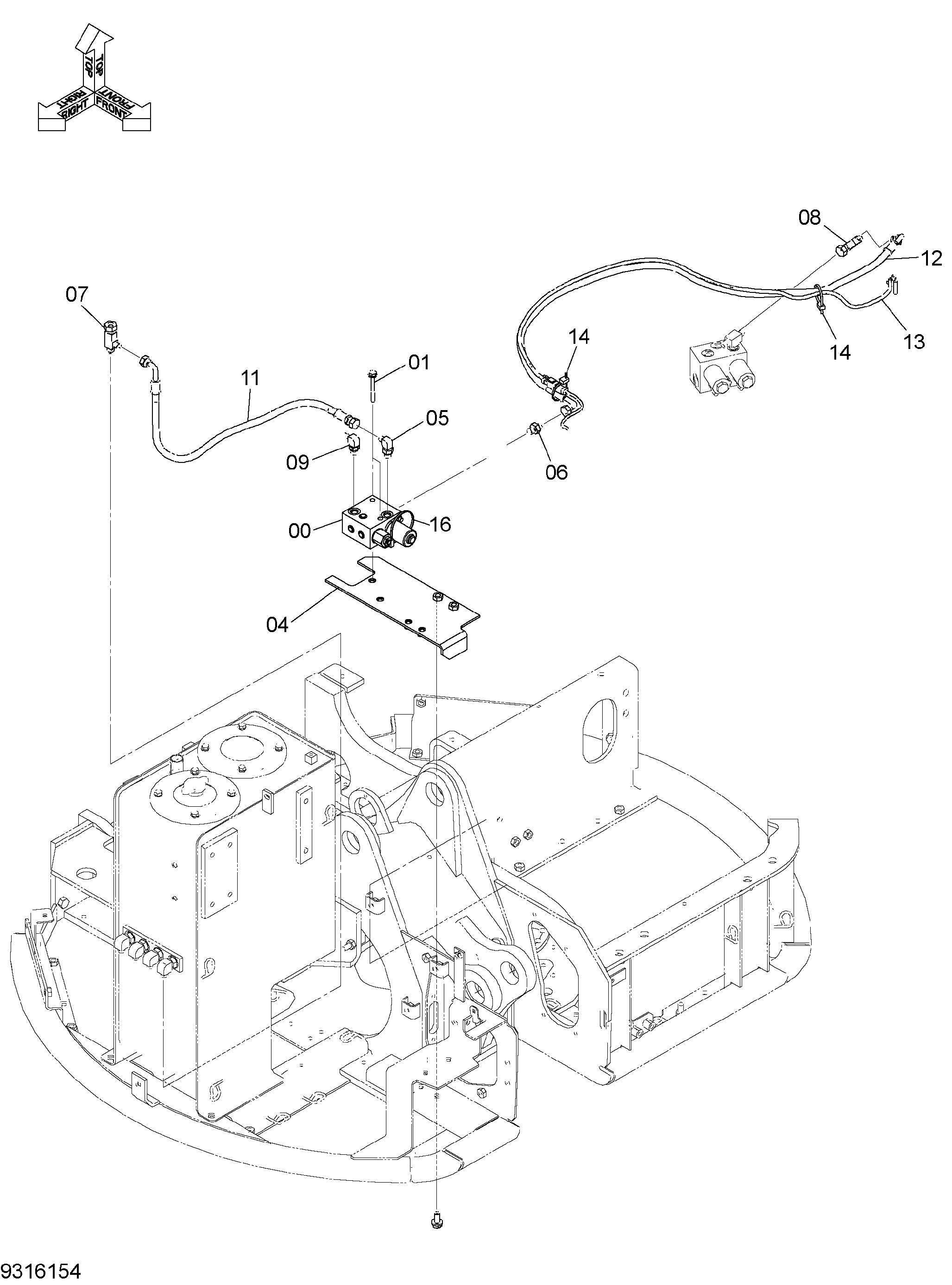

Заводская схема «Гидравлическая система поток производительность селектоп трубопроводы (1)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4616572 | Клапан редукинг | 1 |
| 01 | J260865 | Болт с шайбой | 2 |
| 01A | J900865 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 8122352 | Кронштейн | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4425484 | Соединительный штуцер | 1 |
| 08 | 4252786 | Тройник | 1 |
| 09 | 4467375 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4650737 | Шланг | 1 |
| 12 | 4650739 | Шланг | 1 |
| 13 | 4622058 | Жгут проводов | 1 |
| 14 | 4055311 | Ленточный зажим | 2 |
| 16 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
