Гидроцилиндр рукояти (погрузчик) — HITACHI ZX40WM-3D

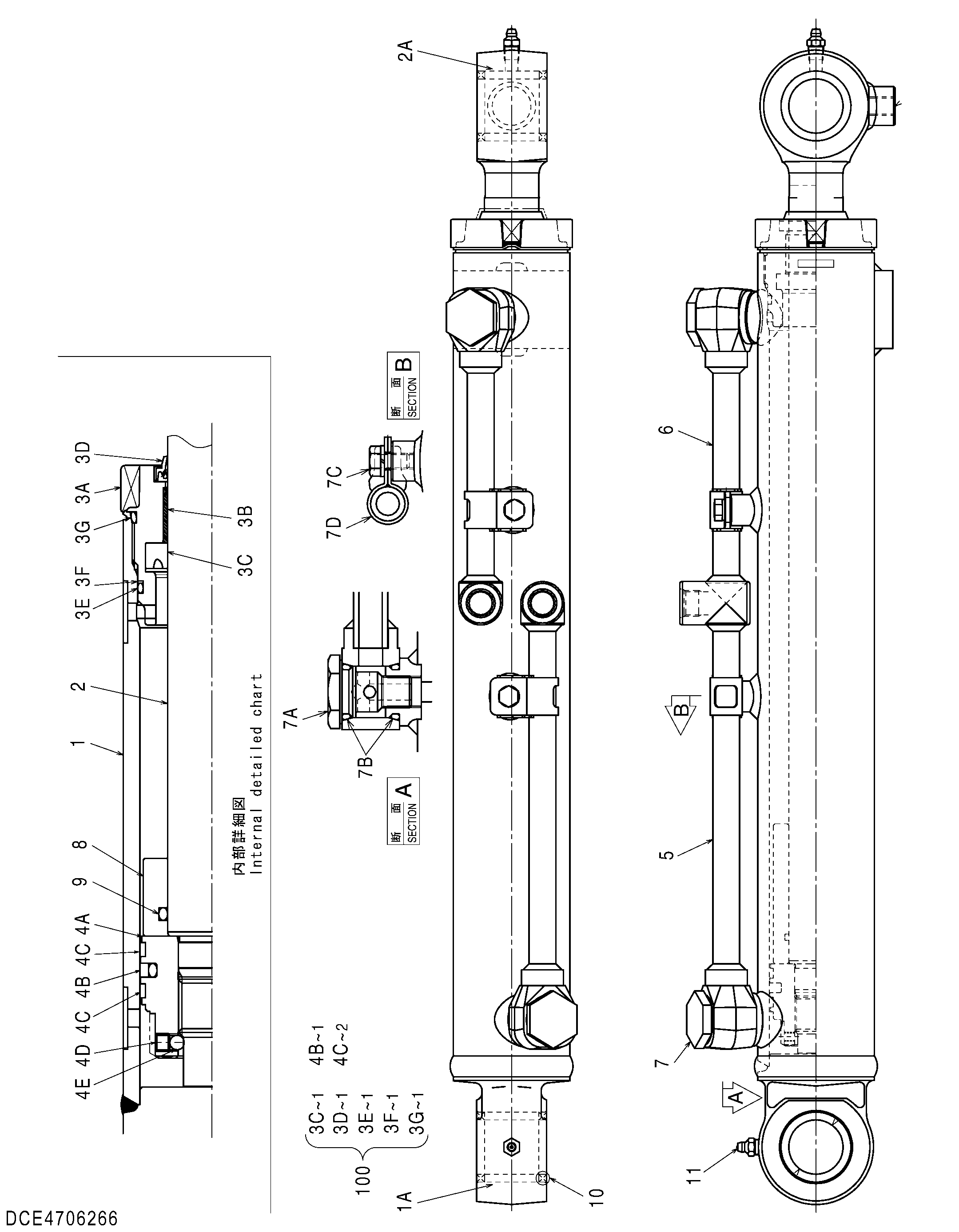

Заводская схема «Гидроцилиндр рукояти (погрузчик)» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4706266 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00002971 | Труба гидроцилиндра | 1 |
| 1A | 4423773 | Втулка | 1 |
| 2 | XB00002972 | Шток поршня | 1 |
| 2A | 4423773 | Втулка | 1 |
| 3 | XB00000818 | Головка гидроцилиндра | 1 |
| 3A | XB00000819 | Головка гидроцилиндра | 1 |
| 3B | 1153804 | Втулка | 1 |
| 3C | 0652202 | U-образная манжета | 1 |
| 3D | 0736305 | Грязесъёмное кольцо | 1 |
| 3E | 0736306 | Уплотнительное кольцо | 1 |
| 3F | 1121505 | Опорное кольцо | 1 |
| 3G | 0736204 | Уплотнительное кольцо | 1 |
| 4 | 1121506 | Поршень | 1 |
| 4A | 1121507 | Поршень | 1 |
| 4B | 0430815 | Уплотнительное кольцо | 1 |
| 4C | 1121508 | Направляющее кольцо | 2 |
| 4D | 0429918 | Установочный винт | 1 |
| 4E | 0429917 | Стальной шарик | 1 |
| 5 | XB00002973 | Трубка | 1 |
| 6 | XB00002974 | Трубка | 1 |
| 7 | 0986610 | Пробка | 2 |
| 7A | 0986611 | Пробка | 2 |
| 7B | 0986612 | Уплотнительное кольцо | 4 |
| 7C | XB00002969 | Болт | 2 |
| 7D | 0986614 | Хомут | 2 |
| 8 | XB00002975 | Проставка | 1 |
| 9 | 0600807 | Уплотнительное кольцо | 1 |
| 10 | 4473085 | Пылезащитное уплотнение | 4 |
| 11 | 1203312 | Пресс-маслёнка | 2 |
| 100 | 4667617 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
