Гидроцилиндр рукояти — HITACHI ZX40WM-3D

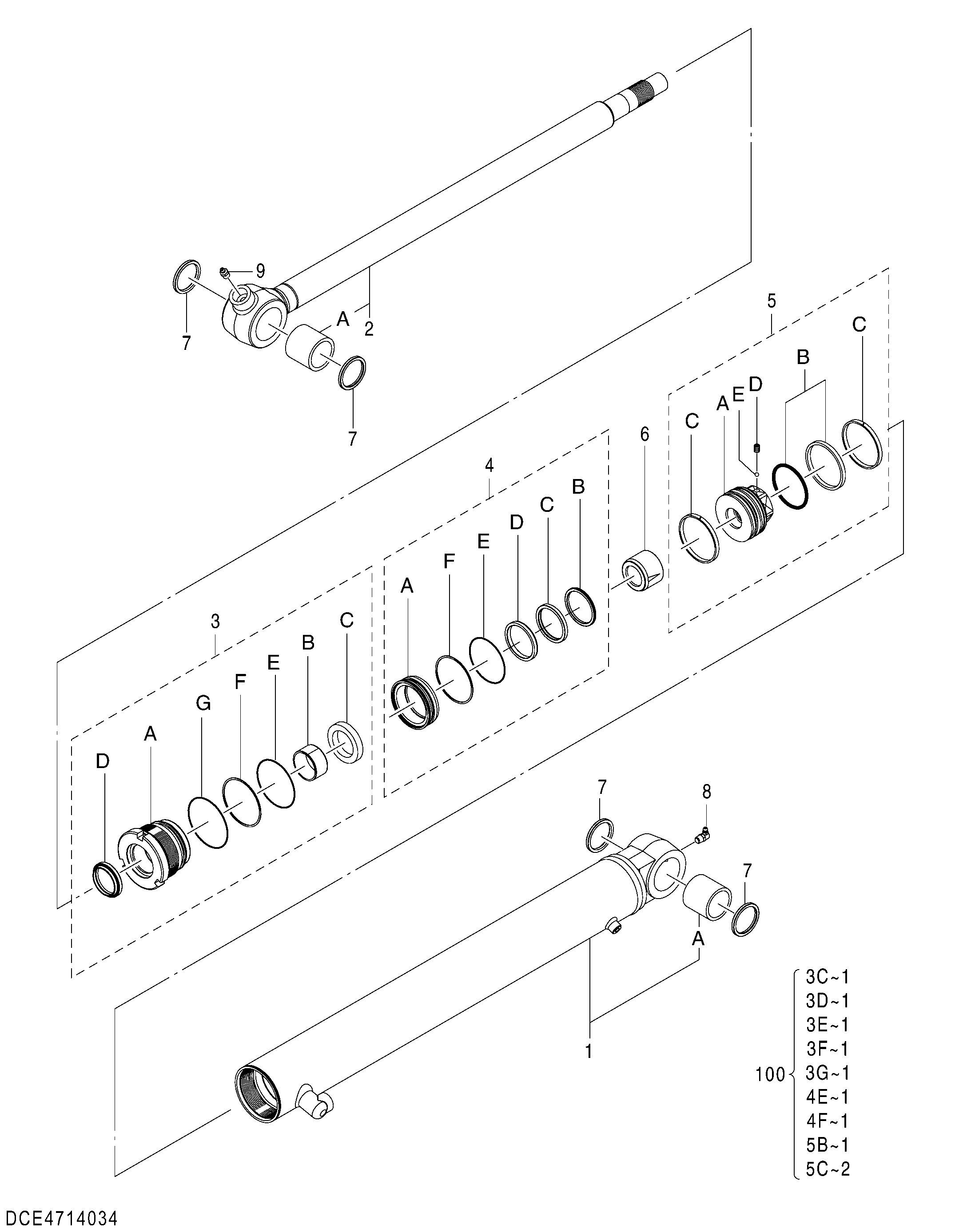

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4714034 | Гидроцилиндр рукояти | 1 | |
| 1 | XB00002970 | Труба гидроцилиндра | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 0948802 | Шток поршня | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0992610 | Головка гидроцилиндр | 1 |
| 3A | 0992611 | Головка гидроцилиндр | 1 |
| 3B | 0891518 | Втулка | 1 |
| 3C | 0480903 | U-образная манжета | 1 |
| 3D | 0663001 | Грязесъёмное кольцо | 1 |
| 3E | 0656707 | Уплотнительное кольцо | 1 |
| 3F | 0891705 | Опорное кольцо | 1 |
| 3G | 0656705 | Уплотнительное кольцо | 1 |
| 4 | 0891706 | Фиксатор | 1 |
| 4A | 0891707 | Фиксатор | 1 |
| 4B | 0891708 | Проставка | 1 |
| 4C | 0891709 | Уплотнение амортизатор | 1 |
| 4D | 0891710 | Втулка | 1 |
| 4E | 0656707 | Уплотнительное кольцо | 1 |
| 4F | 0891711 | Опорное кольцо | 1 |
| 5 | 0948805 | Поршень | 1 |
| 5A | 0948806 | Поршень | 1 |
| 5B | 0479011 | Уплотнительное кольцо | 2 |
| 5C | 1103302 | Направляющее кольцо | 1 |
| 5D | 0478720 | Установочный винт | 1 |
| 5E | 0478719 | Стальной шарик | 1 |
| 6 | 0948807 | Амортизирующий подшипник | 4 |
| 7 | 0478912 | Пылезащитное уплотнение | 1 |
| 8 | 1214903 | Пресс-маслёнка | 1 |
| 9 | 1203312 | Пресс-маслёнка | 1 |
| 100 | 4634034 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
