Моноблочный стрела — HITACHI ZX40WM-3D

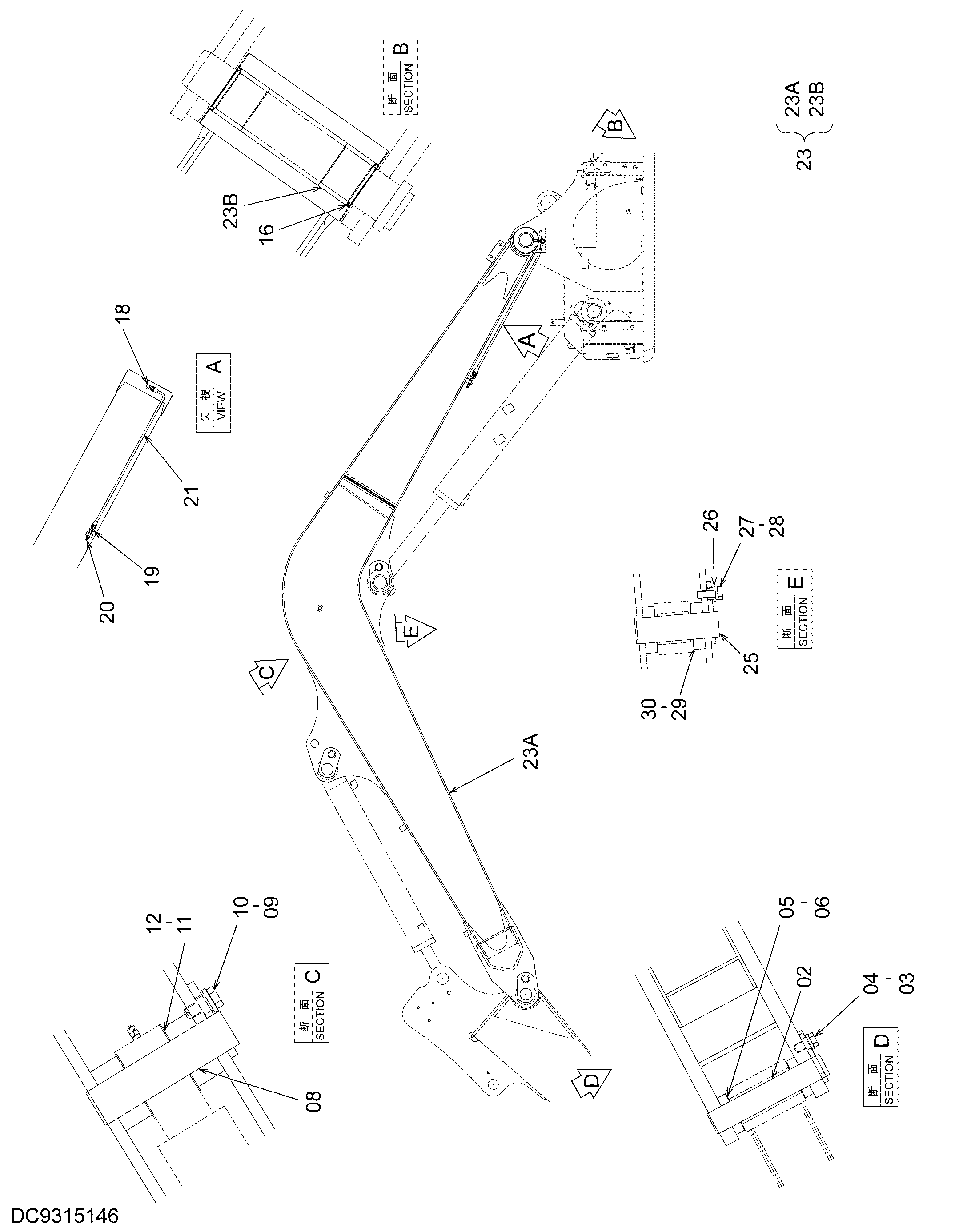

Заводская схема «Моноблочный стрела» для HITACHI ZX40WM-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9772519 | Палец | 1 |
| 03 | 4349716 | Втулка | 1 |
| 04 | J901635 | Болт | 1 |
| 05 | 4377897 | Регулировочная шайба | 2 |
| 06 | 4377899 | Регулировочная шайба | 2 |
| 08 | 9758099 | Палец | 1 |
| 09 | 4339355 | Втулка | 1 |
| 10 | J901435 | Болт | 1 |
| 11 | 4354256 | Регулировочная шайба | 2 |
| 12 | 4354258 | Регулировочная шайба | 2 |
| 16 | 4632381 | Пылезащитное уплотнение | 2 |
| 18 | 4345297 | Штуцер трубки | 1 |
| 19 | 4622774 | Штуцер трубки | 1 |
| 20 | J75581 | Пресс-маслёнка | 1 |
| 21 | 3106249 | Трубка | 1 |
| 23 | 8125054 | Стрела | 1 |
| 23A | 6028167 | Стрела | 1 |
| 23B | 4353835 | Втулка | 2 |
| 25 | 9758150 | Палец | 1 |
| 26 | 4339355 | Втулка | 1 |
| 27 | J901440 | Болт | 1 |
| 28 | A590914 | Пружинная шайба | 1 |
| 29 | 4355653 | Регулировочная шайба | 2 |
| 30 | 4376366 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40WM-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
