Головка блока цилиндров, боннет — HITACHI ZX40UR-3U

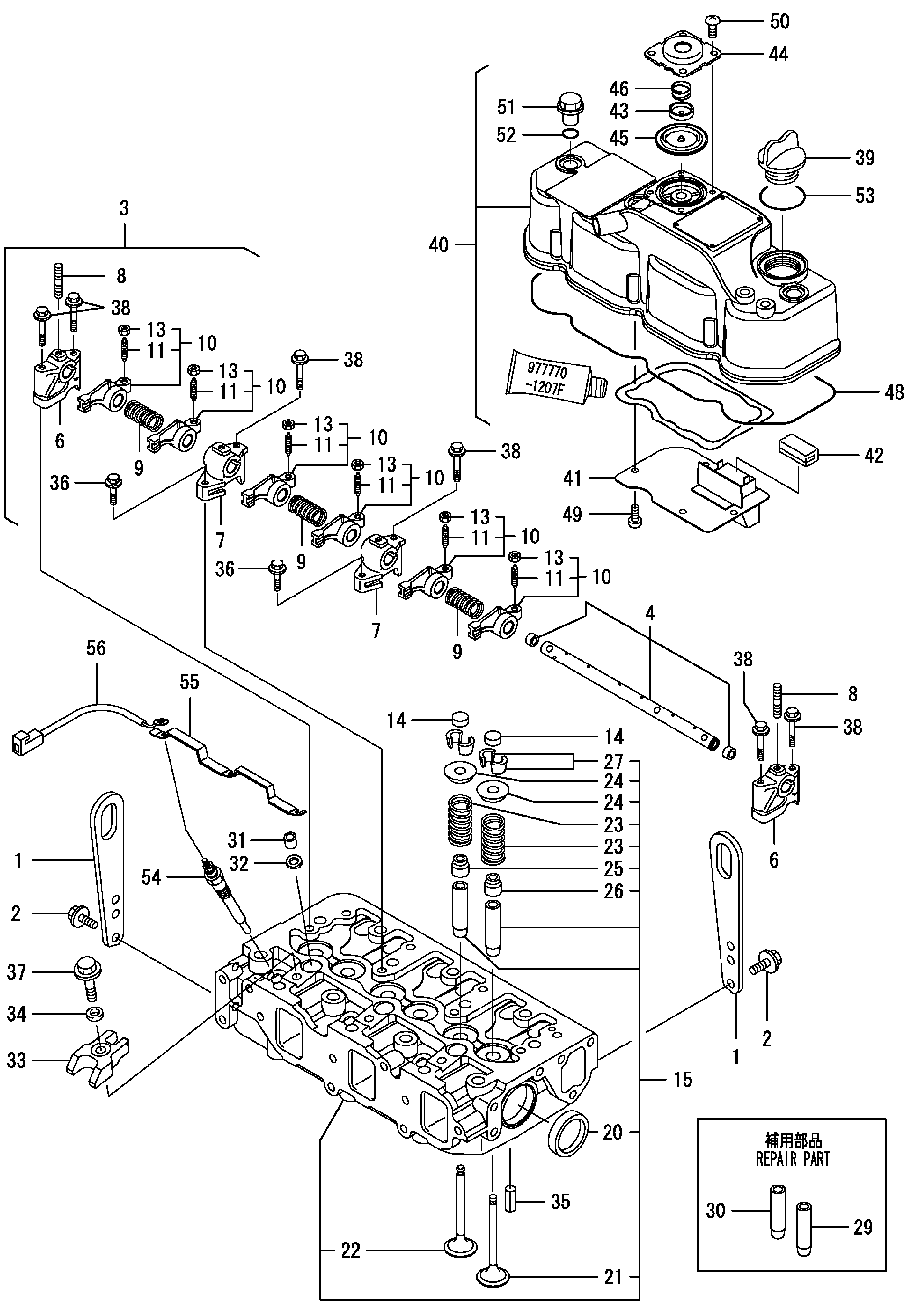

Заводская схема «Головка блока цилиндров, боннет» для HITACHI ZX40UR-3U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129900-07900 | Лифтер, двигатель | 2 |
| 2 | YNM26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 3 | YNM129004-11241 | Вал в сборе, коромысло | 1 |
| 4 | YNM129004-11251 | Вал, коромысло рукоять | 1 |
| 6 | YNM119802-11260 | Опора, коромысло рукоять | 2 |
| 7 | YNM119802-11270 | Опора, коромысло рукоять | 2 |
| 8 | YNM119802-11280 | Шпилька | 3 |
| 9 | YNM129150-11280 | Пружина | 3 |
| 10 | YNM129004-11650 | Рукоять в сборе, коромысло | 6 |
| 11 | YNM129150-11230 | Винт, клапан | 6 |
| 13 | YNM129150-11750 | Гайка M8XP1.0 | 6 |
| 14 | YNM129150-11370 | Колпачок, клапан | 6 |
| 15 | YNM129008-11700 | Головка в сборе, гидроцилиндр | 1 |
| 20 | YNM27241-400000 | Пробка 40 | 2 |
| 21 | YNM129005-11100 | Клапан, впускной | 3 |
| 22 | YNM129100-11112 | Клапан, выпускной | 3 |
| 23 | YNM129795-11120 | Пружина, клапан | 6 |
| 24 | YNM129795-11180 | Фиксатор, пружина | 6 |
| 25 | YNM121400-11340 | Уплотнение, клапан стем | 3 |
| 26 | YNM124460-11340 | Уплотнение, клапан стем | 3 |
| 27 | YNM27310-080001 | COTTER 8 | 6 |
| 29 | YNM120130-11860 | Направляющая, клапан | 3 |
| 30 | YNM129150-11810 | Направляющая, клапан | 3 |
| 31 | YNM119802-11870 | Защита, форсунка | 3 |
| 32 | YNM119625-11880 | Сиденье, форсунка | 3 |
| 33 | YNM129004-11900 | Фиксатор, форсунка | 3 |
| 34 | YNM120270-54410 | Шайба | 3 |
| 35 | YNM22351-060012 | Пружина палец 6X12 | 2 |
| 36 | YNM26106-080252 | Болт M 8X 25 с покрытием | 2 |
| 37 | YNM26106-080352 | Болт M 8X 35 с покрытием | 3 |
| 38 | YNM26106-080502 | Болт M 8X 50 с покрытием | 6 |
| 39 | YNM124160-01751 | Крышка, заливная горловина | 1 |
| 40 | YNM129004-11350 | Боннет в сборе, головка | 1 |
| 41 | YNM129004-03010 | Пластина, баффле | 1 |
| 42 | YNM129150-03070 | Баффле, сапун | 1 |
| 43 | YNM119802-03110 | Пластина, диапхрагм | 1 |
| 44 | YNM119802-03121 | Крышка, диапхрагм | 1 |
| 45 | YNM119802-03130 | Диапхрагм | 1 |
| 46 | YNM119802-03141 | Пружина, диапхрагм | 1 |
| 48 | YNM129004-11310 | Прокладка, боннет | 1 |
| 49 | YNM22857-500100 | Винт 5X10, таппинг | 4 |
| 50 | YNM22857-500100 | Винт 5X10, таппинг | 4 |
| 51 | YNM124160-11360 | Ручка | 3 |
| 52 | YNM24311-000120 | Уплотнительное кольцо 1A P 12.0 | 3 |
| 53 | YNM24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
| 54 | YNM129008-77800 | Пробка, глов | 3 |
| 55 | YNM129008-77820 | Разъём, глов пробка | 1 |
| 56 | YNM119803-77830 | Жгут проводов, глов пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
