Клапан трубопроводы (1)(ML) — HITACHI ZX40UR-3D

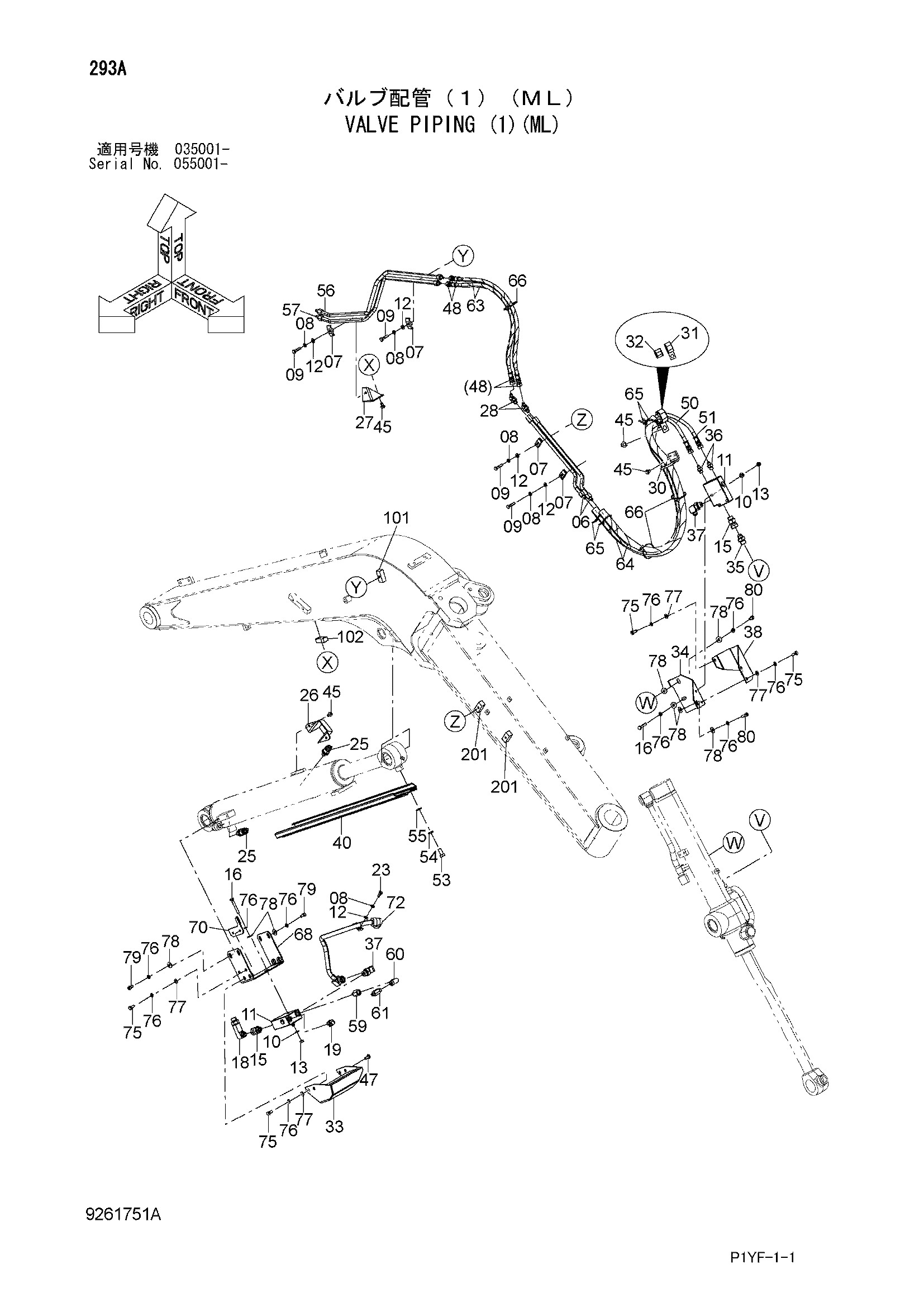

Заводская схема «Клапан трубопроводы (1)(ML)» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	8104393	Трубка	2
07	4275542	Хомут трубки	4
08	A590908	Пружинная шайба	5
09	J900835	Болт	4
10	J222008	Шайба	4
11	4626522	Удерживающий клапан	2
12	A590108	Плоская шайба	5
13	M500807	Гайка	4
15	4626862	Адаптер	2
15A	4506418	Уплотнительное кольцо	1
16	J900860	Болт	4
18	4217342	Угловой штуцер	1
18A	4506418	Уплотнительное кольцо	1
19	A852322	Угловой штуцер	1
19A	957366	Уплотнительное кольцо	1
23	J900820	Болт	1
25	4436271	Датчик давления	2
25A	4365826	Уплотнительное кольцо	1
26	3107663	Крышка	1
27	8105290	Кронштейн	1
28	A852222	Угловой штуцер	2
28A	957366	Уплотнительное кольцо	1
30	8098136	Кронштейн	1
31	4190282	Зажим	1
32	4323155	Резиновая втулка	1
33	7050262	Крышка	1
34	8104389	Кронштейн	1
35	A852144	Адаптер	1
35A	4506418	Уплотнительное кольцо	1
36	A852122	Адаптер	2
36A	957366	Уплотнительное кольцо	1
37	A852344	Угловой штуцер	2
37A	4506418	Уплотнительное кольцо	1
38	3107660	Крышка	1
40	3107661	Крышка гидроцилиндр.	1
45	J260816	Болт с шайбой	7
45A	J900816	Болт	1
45B	A590108	Плоская шайба	1
47	4681460	Болт фланец	2
48	4651925	Шланг	2
50	4651924	Шланг	1
51	4651926	Шланг	1
53	J901225	Болт	1
54	A590912	Пружинная шайба	1
55	A590112	Плоская шайба	1
56	8105287	Трубка	1
57	8105288	Трубка	1
59	4202564	Адаптер	1
59A	957366	Уплотнительное кольцо	1
60	4376846	Угловой штуцер	1
60A	957366	Уплотнительное кольцо	1
61	4270517	Адаптер	1
61A	957366	Уплотнительное кольцо	1
63	4327293	Защитный кожух	2
64	4489559	Защита шланга	2
65	4326365	Ленточный зажим	4
66	4055312	Ленточный зажим	3
68	8105674	Кронштейн	1
70	9766362	Крышка	1
72	8105675	Трубка	1
75	J900820	Болт	7
76	A590908	Пружинная шайба	17
77	J222008	Шайба	7
78	4720477	Плоская шайба	12
79	J780816	Болт с внутренним шестигранником	4
80	J780820	Болт с внутренним шестигранником	2
101	4390723	Седло винта	1
102	4616252	Седло винта	1
201	4390723	Седло винта	2
