Рукоять 1.27m детали — HITACHI ZX40UR-3D

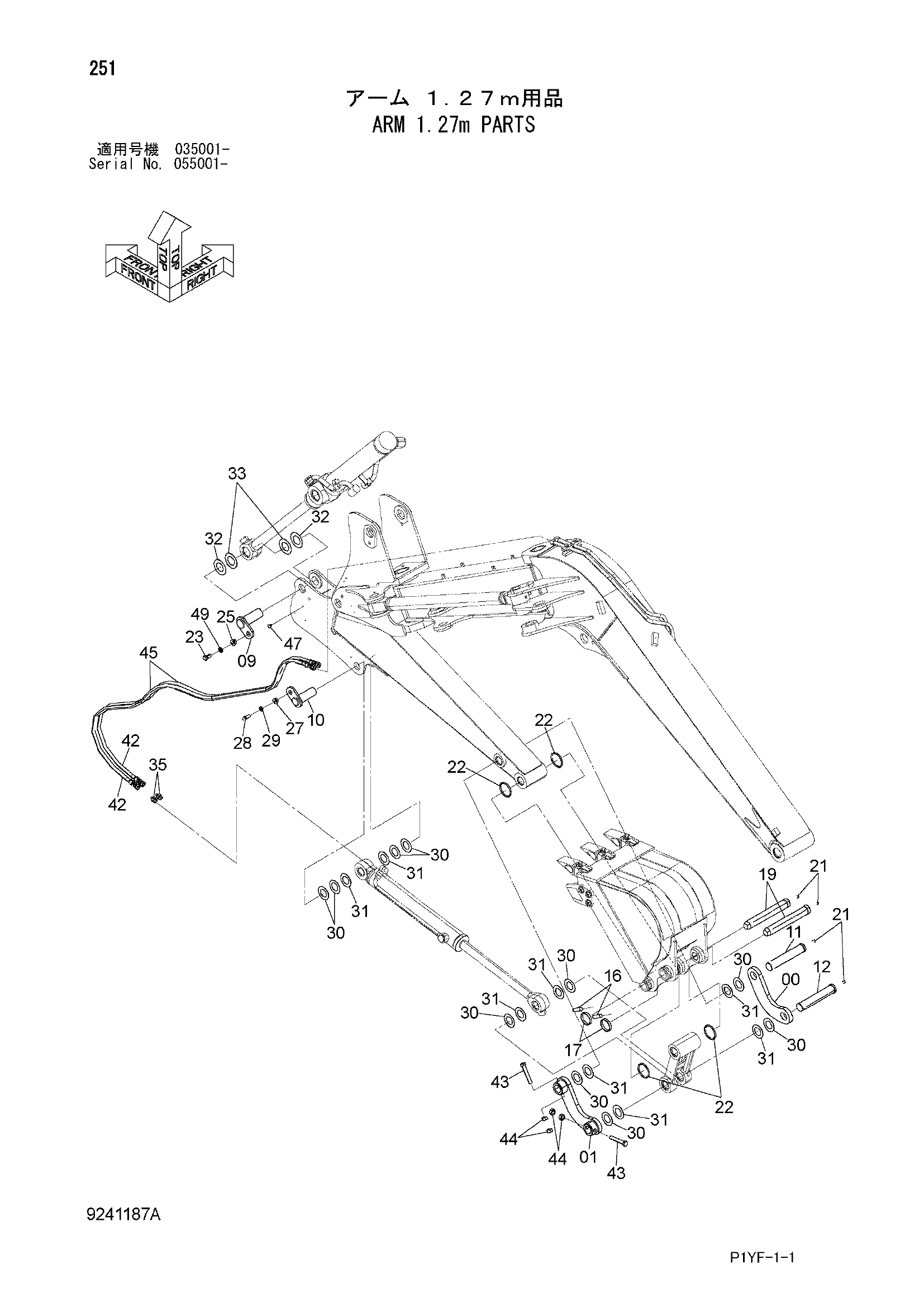

Заводская схема «Рукоять 1.27m детали» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4695283 | Тяга | 1 |
| 01 | 8116591 | Тяга | 1 |
| 09 | 9758100 | Палец | 1 |
| 10 | 9758090 | Палец | 1 |
| 11 | 4340409 | Палец | 1 |
| 12 | 4340410 | Палец | 1 |
| 16 | 4244708 | Палец | 2 |
| 17 | 4351621 | Кольцо | 2 |
| 19 | 4487457 | Палец | 2 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | 4275533 | Уплотнительное кольцо | 4 |
| 23 | J901435 | Болт | 1 |
| 25 | 4339355 | Втулка | 1 |
| 27 | 4339354 | Втулка | 1 |
| 28 | J901235 | Болт | 1 |
| 29 | A590912 | Пружинная шайба | 1 |
| 30 | 4367635 | Регулировочная шайба 0.5mm | 10 |
| 31 | 4367637 | Регулировочная шайба 1.0mm | 8 |
| 32 | 4377897 | Регулировочная шайба 0.5m | 2 |
| 33 | 4377899 | Регулировочная шайба 1.0mm | 2 |
| 35 | A852133 | Адаптер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4646869 | Шланг | 2 |
| 43 | 4633023 | Стопорный палец | 2 |
| 44 | J950016 | Гайка | 4 |
| 45 | 4327293 | Защитный кожух | 2 |
| 47 | 4288579 | Пробка | 3 |
| 49 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
