Коллисион предотвращение система — HITACHI ZX40UR-3D

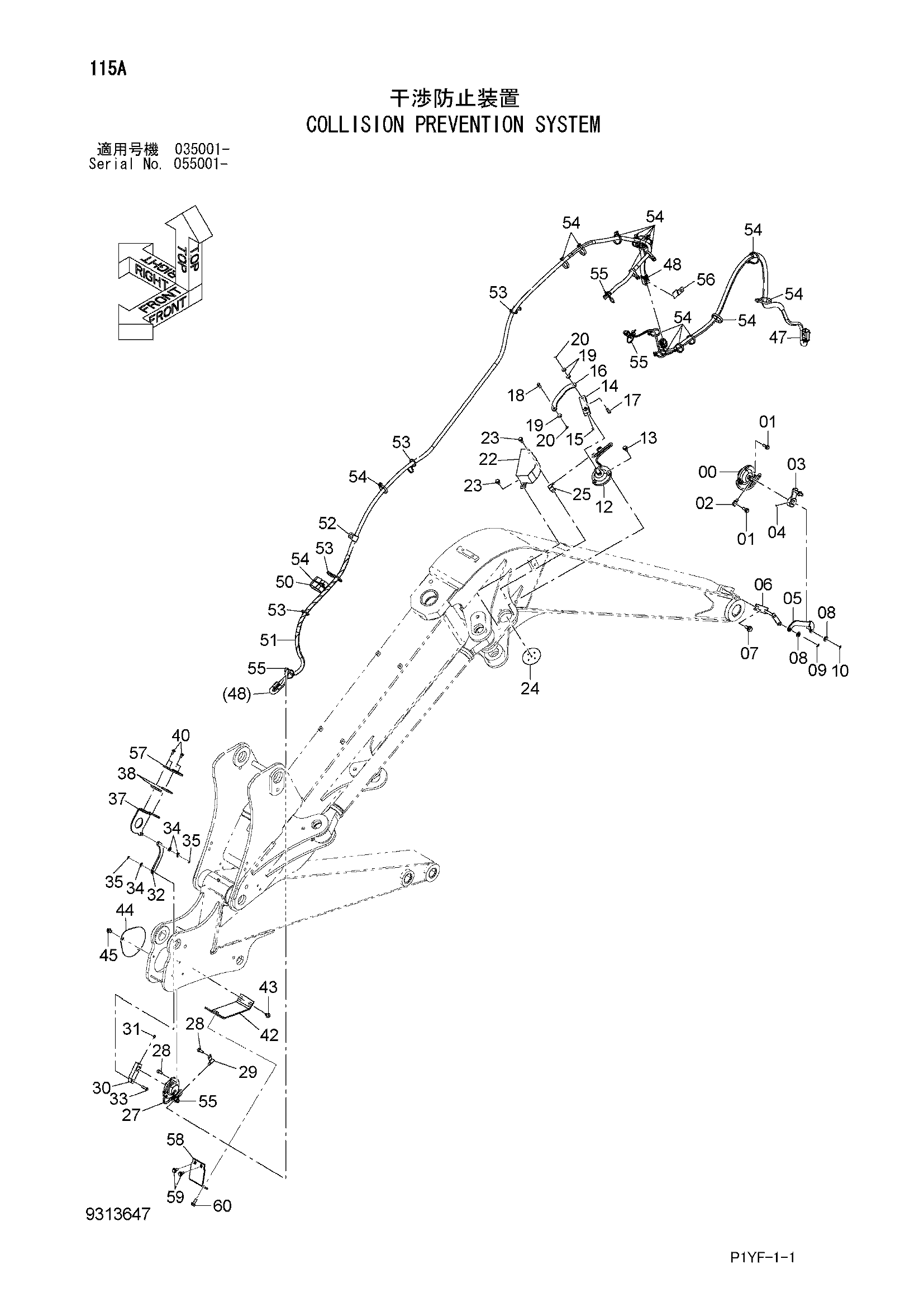

Заводская схема «Коллисион предотвращение система» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4336875 | Кронштейн | 1 |
| 03 | 9762670 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 4619976 | Тяга | 1 |
| 06 | 8110997 | Рычаг | 1 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | 4603981 | Шплинт | 1 |
| 10 | 4696130 | Шплинт | 1 |
| 12 | 4483139 | Датчик угла | 1 |
| 13 | J260820 | Болт с шайбой | 3 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4402976 | Рычаг | 1 |
| 15 | M040612 | Установочный винт | 1 |
| 16 | 4702163 | Тяга | 1 |
| 17 | 4702168 | Палец | 1 |
| 18 | 4702167 | Палец | 1 |
| 19 | A590108 | Плоская шайба | 3 |
| 20 | 4603981 | Шплинт | 2 |
| 22 | 8096669 | Крышка | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4423556 | Уплотнение | 1 |
| 25 | 4336875 | Кронштейн | 1 |
| 27 | 4483139 | Датчик угла | 1 |
| 28 | J780820 | Болт с внутренним шестигранником | 3 |
| 29 | 4336875 | Кронштейн | 1 |
| 30 | 4438403 | Рычаг | 1 |
| 31 | M040612 | Установочный винт | 1 |
| 32 | 4702162 | Тяга | 1 |
| 33 | 4702168 | Палец | 1 |
| 34 | A590108 | Плоская шайба | 3 |
| 35 | 4603981 | Шплинт | 2 |
| 37 | 8118281 | Кронштейн | 1 |
| 38 | 4447268 | Пластина | 2 |
| 40 | J260616 | Болт с шайбой | 4 |
| 40A | J900616 | Болт | 1 |
| 40B | A590106 | Плоская шайба | 1 |
| 42 | 9768988 | Крышка | 1 |
| 43 | J260820 | Болт с шайбой | 2 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4622026 | Крышка | 1 |
| 45 | J260816 | Болт с шайбой | 2 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 47 | 3118618 | Жгут проводов | 1 |
| 48 | 3118617 | Жгут проводов | 1 |
| 50 | 4447140 | Резиновая прокладка | 1 |
| 51 | 4327293 | Защитный кожух | 1 |
| 52 | 4190253 | Зажим | 1 |
| 53 | 4371049 | Ленточный зажим | 4 |
| 54 | 4323613 | Ленточный зажим | 17 |
| 55 | 4055311 | Ленточный зажим | 4 |
| 56 | 4610592 | Кронштейн | 1 |
| 57 | 4722452 | Пластина | 1 |
| 58 | 4722455 | Крышка | 1 |
| 59 | J260820 | Болт с шайбой | 2 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | J260825 | Болт с шайбой | 1 |
| 60A | J900825 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
