Пилотные гидролинии (1-1)(электрический рычаг) — HITACHI ZX40UR-3D

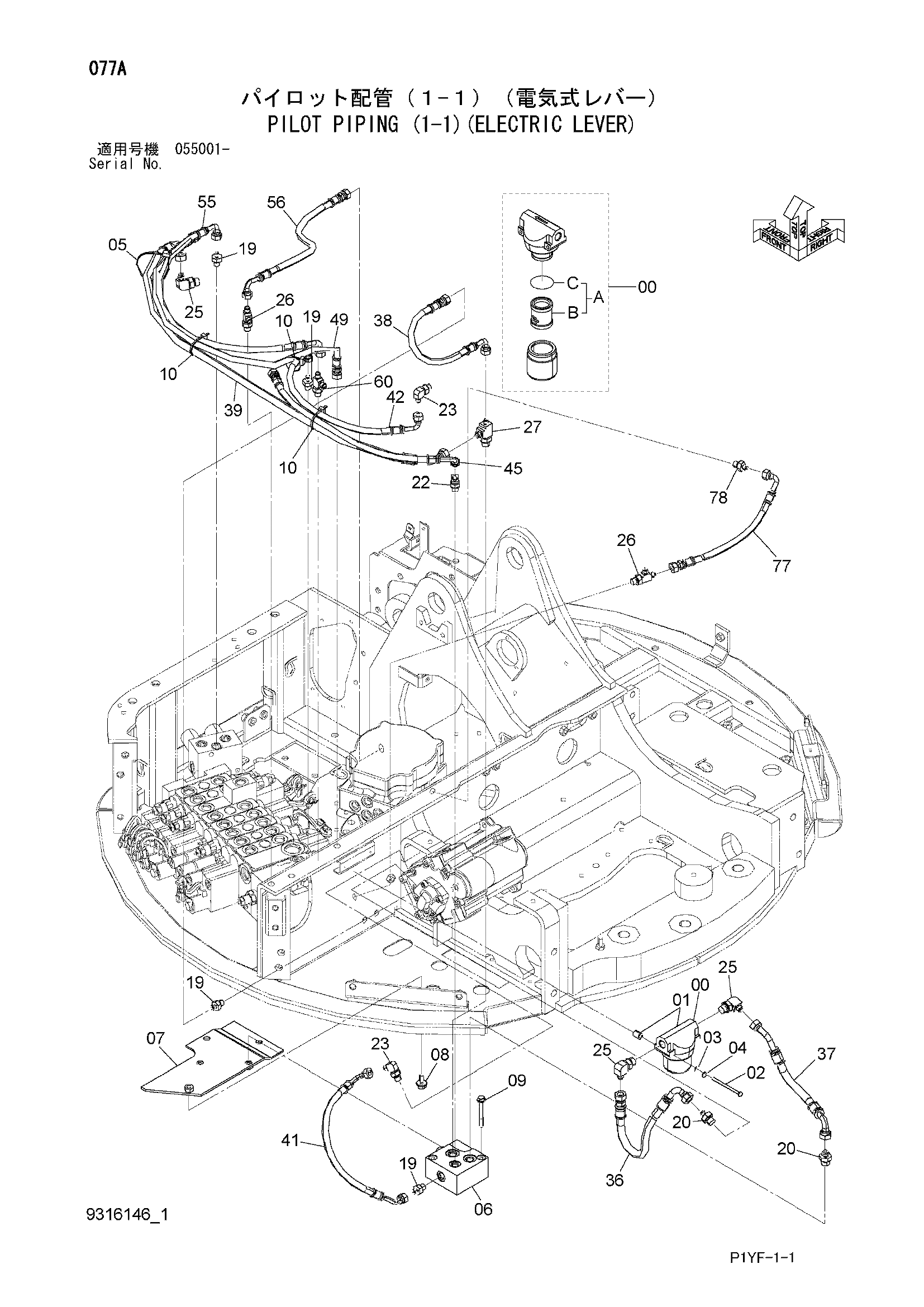

Заводская схема «Пилотные гидролинии (1-1)(электрический рычаг)» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | 4277425 | Проставка | 2 |
| 02 | J900680 | Болт | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4055312 | Ленточный зажим | 1 |
| 06 | 4613450 | Клапан | 1 |
| 07 | 8096752 | Кронштейн | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260870 | Болт с шайбой | 2 |
| 09A | J900870 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 3 |
| 19 | A852122 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 3 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852422 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4239713 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4645808 | Шланг | 1 |
| 37 | 4645809 | Шланг | 1 |
| 38 | 4645810 | Шланг | 1 |
| 39 | 4645811 | Шланг (P4) | 1 |
| 41 | 4645813 | Шланг | 1 |
| 42 | 4645814 | Шланг | 1 |
| 45 | 4645817 | Шланг | 1 |
| 49 | 4645828 | Шланг (P6) | 1 |
| 55 | 4668992 | Пластиковый шланг (P5) | 1 |
| 56 | 4668993 | Шланг (D1) | 1 |
| 60 | A852422 | Тройник | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 77 | 4645829 | Шланг | 1 |
| 78 | A852122 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
