Кондиционер (1-1) — HITACHI ZX40UR-3D

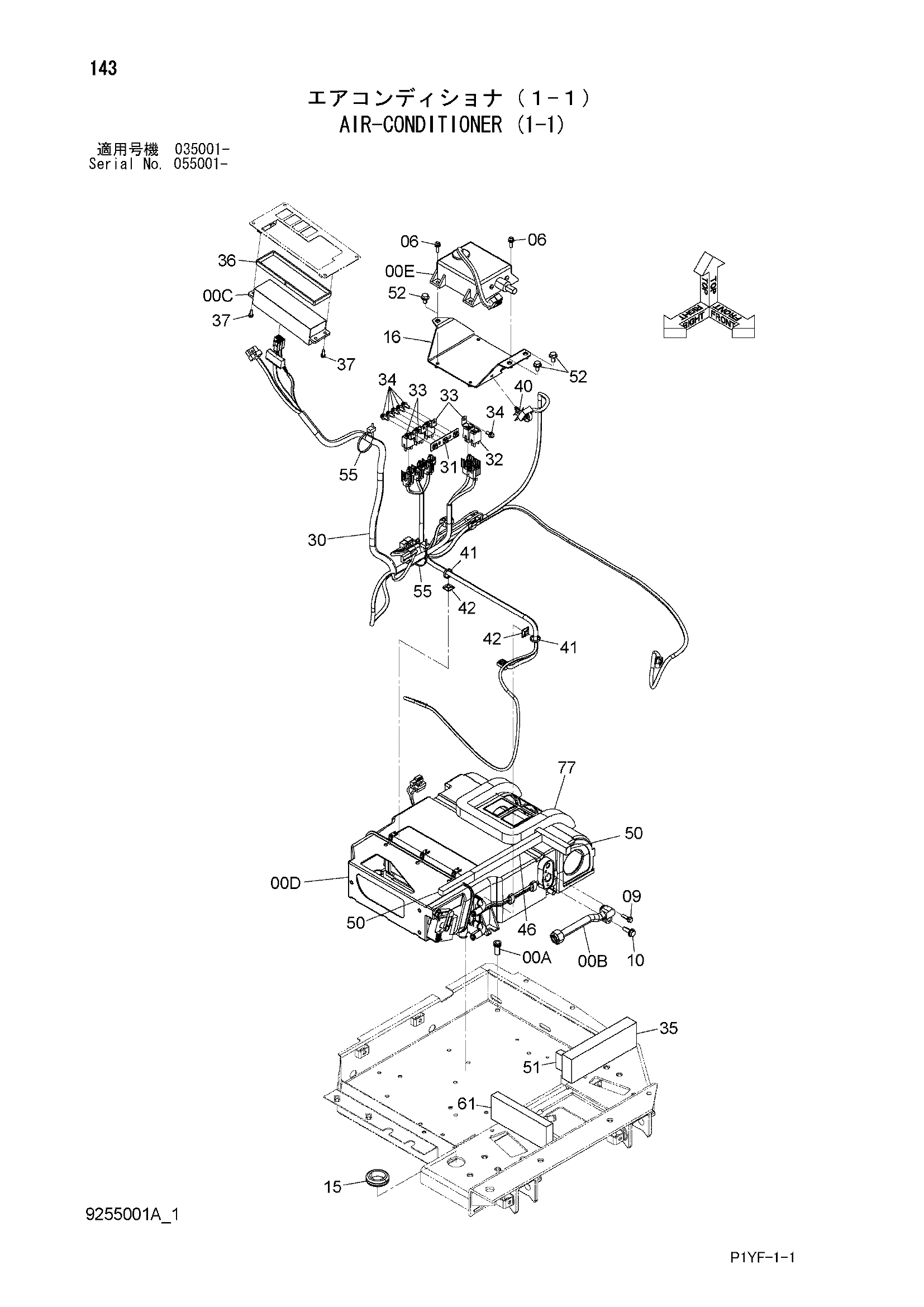

Заводская схема «Кондиционер (1-1)» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4639428 | Шланг | 1 |
| 00B | 4624278 | Трубка | 1 |
| 00C | 4681349 | Контроллер | 1 |
| 00D | 4690237 | Блок аиркон | 1 |
| 00E | 4690163 | Клапан | 1 |
| 06 | J680620 | Винт с шайбой | 4 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 15 | 4184582 | Резиновая втулка | 1 |
| 16 | 8097485 | Кронштейн | 1 |
| 30 | 1035028 | Жгут проводов | 1 |
| 31 | 9762194 | Кронштейн | 1 |
| 32 | 4617341 | Реле | 1 |
| 33 | 4607115 | Реле | 4 |
| 34 | J680616 | Винт с шайбой | 6 |
| 35 | 4651663 | Резиновая прокладка | 1 |
| 36 | 4627748 | Резиновая прокладка | 1 |
| 37 | J680516 | Винт с шайбой | 4 |
| 40 | 4254600 | Зажим | 1 |
| 41 | 4326365 | Ленточный зажим | 2 |
| 42 | 4289709 | Опора | 2 |
| 46 | 4627382 | Резиновая прокладка | 1 |
| 50 | 4627387 | Резиновая прокладка | 2 |
| 51 | 4638598 | Резиновая прокладка | 1 |
| 52 | J260816 | Болт с шайбой | 3 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 55 | 4055312 | Ленточный зажим | 2 |
| 61 | 4642746 | Резиновая прокладка | 1 |
| 77 | 4706878 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
