Кондиционер (2-2) — HITACHI ZX40UR-3D

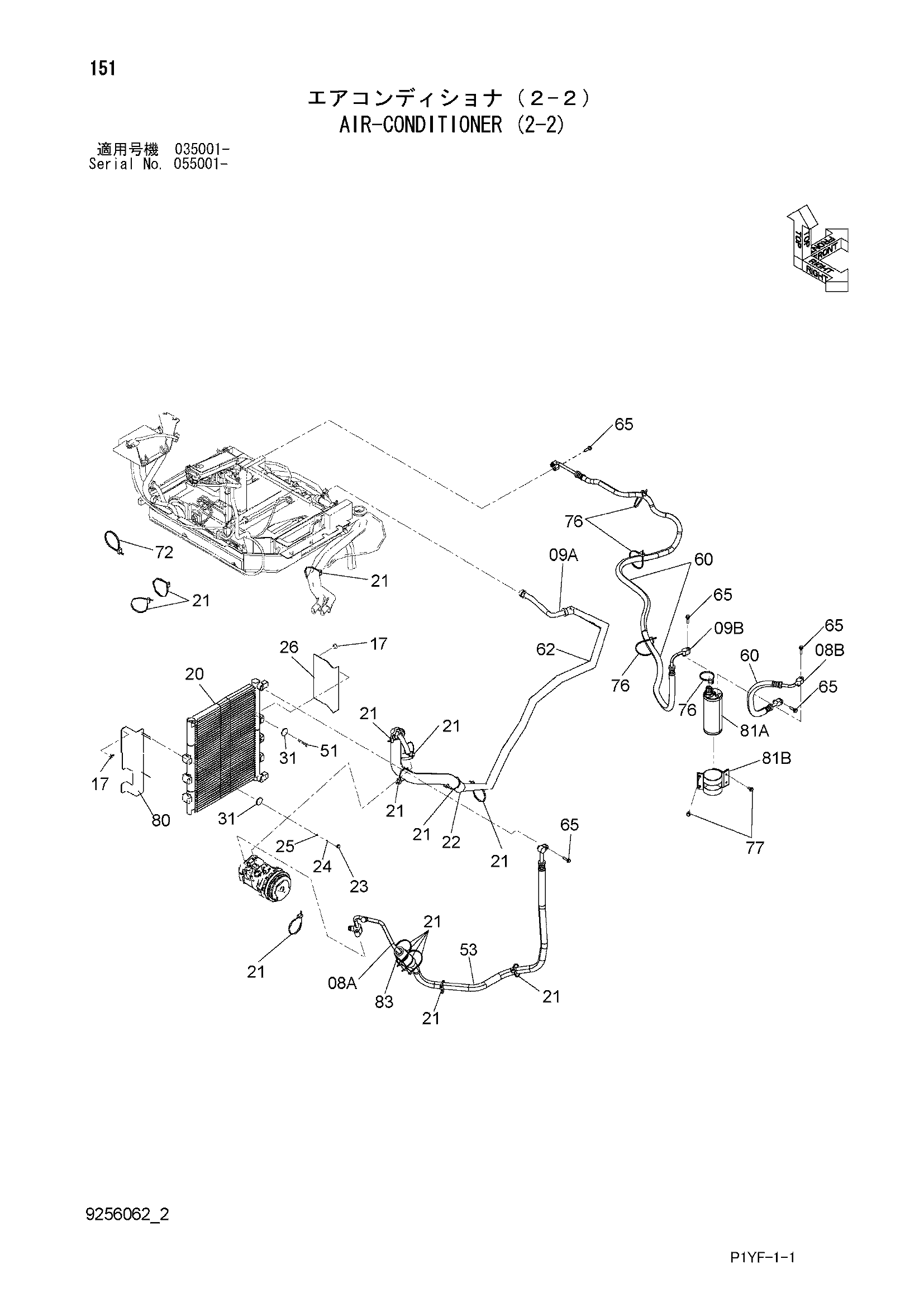

Заводская схема «Кондиционер (2-2)» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08A | 4615902 | Шланг радиатора | 1 |
| 08B | 4682348 | Шланг радиатора | 1 |
| 09A | 4623649 | Шланг радиатора | 1 |
| 09B | 4676190 | Шланг радиатора | 1 |
| 17 | J260816 | Болт с шайбой | 5 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 20 | 4615805 | Конденсатор | 1 |
| 21 | 4055312 | Ленточный зажим | 22 |
| 22 | 4481574 | Трубка | 1 |
| 23 | M500605 | Гайка | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | A590106 | Плоская шайба | 2 |
| 26 | 9764786 | Левый кронштейн | 1 |
| 31 | 4340301 | Шайба | 4 |
| 51 | J900645 | Болт | 2 |
| 53 | 4615906 | Трубка корругатед | 1 |
| 60 | 4327293 | Защитный кожух | 3 |
| 62 | 4624047 | Трубка корругатед | 1 |
| 65 | J260625 | Болт с шайбой | 5 |
| 65A | J900625 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 72 | 4055312 | Ленточный зажим | 1 |
| 76 | 4055312 | Ленточный зажим | 2 |
| 77 | J260614 | Болт с шайбой | 4 |
| 77A | J900614 | Болт | 1 |
| 77B | A590106 | Плоская шайба | 1 |
| 80 | 9768650 | Правый кронштейн | 1 |
| 81A | 4615806 | Осушитель | 1 |
| 81B | 4460399 | Кронштейн | 1 |
| 83 | 4698515 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
